ดอกต๊าปเกลียวไซด์พิเศษCustom-Made Tap

ハンドタップ  , スパイラル  ポイントタップ,スパイラルタップ
Custom-Made Tap (ต๊าปพิเศษสั่งผลิต)




Siam Master Precision Tool LTD    (THAILAND)
Tel: 02-1752487-8      Fax: 02-175-2489
Email: rollingdie@gmail.com

http://www.smptthailand.com

http://www.smptthailand.com/#!/ดอกต๊าปเกลียวพิเศษ/57428173619192b8de7ae0a3


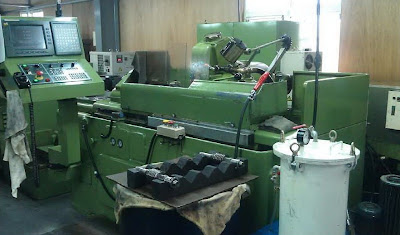

Factory:  13/20 หมู่ 10 ซอยบางปลา19 ถ.เทพารักษ์ ตำบลบางปลา อำเภอบางพลี
                  จังหวัดสมุทรปราการ 10540
Tel: 02-1752487-8      Fax: 02-175-2489
www.smpt.co.th

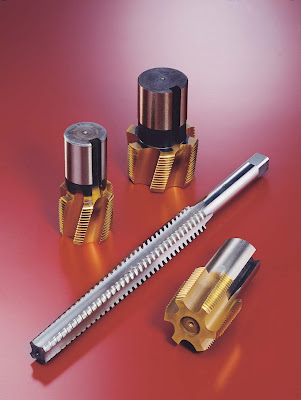

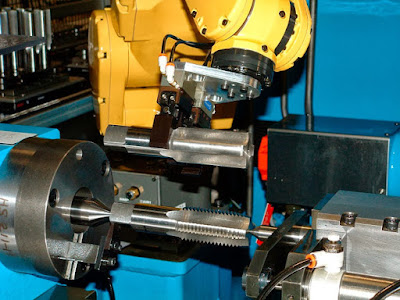

Special Taps HSS, HSSE,  and Carbide
Special Taps
Custom Made Tap to Meet All of Your Need
Special pitches, special pitch diameters (oversize or undersize), special thread forms, left hand or right hand, etc.,
1.Straight Flute Hand Taps
2.Spiral Point Taps
3.Spiral Fluted Taps
4.Taper Pipe Taps
5.Straight Pipe Taps
Email: rollingdie@gmail.com

Contact Us :   Tel 02-1383617~8
                        Fax: 021383619

                        Skype: best-wise
                        Line ID:  smpt


ไม่มีสต๊อก  เป็นงานสั่งทำ
Material : HSS (SKH59) Hi-Speed
HRC 62~64
Material :  Carbide Tungsten

Special Taps (Made to Order) Oversize   /  Helicoi STI Tap  Custom-Made Tap


ดอกต๊าปเกลียว พิเศษ สั่งทำ

 Custom-Made Tapดอกต๊าปเกลียว ไซด์พิเศษ(สั่งทำ)
Ovesrsize : เกลียวพิเศษ เกลียวซ้าย
 NGT: National gas taper TAP
3/4"- 14NGT
1/2"-14NGT
NGT NGV LPG Valve Gas Tap & Thread Gauge
Tap Valve (Internal thread & External Thread) GAS Thailand

Inlet : 3/4" - 14NGT
Outlet : 0.885 - 14 NGO - LH - INT

Inlet : 3/4" - 14NGT
Outlet : 1.312 - 5 ACME - 2G - RH - EXT, 0.885 - 14 UNS - LH - INT

Inlet : W 28.8 - 14 DIN 477
Outlet : 5/8" - 14 BSPF - LH - INT

Inlet : 3/4" - 14NGT
Outlet : 7/16 - 20 UNF

Inlet : 3/4" - 14NGT
Outlet : 1.312 - 5 ACME - 2G - RH - EXT, 0.885 - 14 UNS - LH - INT

Inlet : W 19.3 - 14
Outlet : W 21.8 - 14 - LH - EXT

Inlet : W 28.8 - 14 DIN 477
Outlet : W 21.8 - 14 - LH - EXT

Inlet : W 28.8 - 14 DIN 477
Outlet : W 20 - 14 - LH - EXT

Inlet : M 25.5 X 2
Outlet : W 20 - 14 - LH - EXT

Inlet : W 19.3 - 14
Outlet : W 21.8 - 14 - LH - EXT

Inlet : W 19.8 - 14 DIN 477
Outlet : W 21.8 - 14 - LH - EXT

1/2" - 14NGT

Inlet : M22 X 1.25
Outlet : M 16 x 1.5

Inlet : 0.715 - 14
Outlet : 3/8" - 19BSPF - LH

Inlet : M 16 x 1.5

Outlet : M 12 x 0.75
1/2"-14NGT / 3/4"-14NGT
Tap  วาล์วแก๊สรถยนต์











Tungsten carbide taps ,HSS-Cobalt














































Special Taps HSS, HSSE,  and Carbide
Special Tap designed to your unique specification….
Our Special taps can be used to cut a wide range of materials and are available in various Thread forms, the following is a list of those well know: -
ACME,ANPT,BA,G,ISO,METRIC,KNUCKLE,MJ,NPS,NPSF,NPSI,NPSM,NPT,NPTF,PG,RADIUS,RC,RP,STUB,TRAPEZOIDAL,,UNIFIED,UNJ,WHITWORTH.
















ต๊าปพิเศษ เกลียวพิเศษ สั่งทำ ทาเราสามารถวัดค่าชิ้นงาน
เพื่อ ผลิตดอกต๊าปตามเกลียวตัวอย่างชิ้นงาน

Required Information



SKH51 SKH55 SKH59  DIN3343
ดอกต๊าปไฮสปีดโคบอลท์  (Special Custom-Made Tap)
HSS-Co Tap for Performance work :: ดอกต๊าปเครื่อง , ดอกต๊าปมือ , (ทั้งฟันเลื้อย และฟันตรง),ลูกดายต๊าป 1.เกลียวมิล(M (Metric)) 2.เกลีย
วนิ้ว(W,UNC,UNF) 3.เกลียวท่อ(PT,PS,PF,NPT,NPTF)
 ดอกต๊าปเกลียวพิเศษเกลียวซ้าย โอเว่อร์ไซด์ เกลียวแปลกๆ เกลียวประหลาด ดอกต๊าปเกลียวที่ไม่มีในท้องตลาด
รับผลิตดอกต๊าปไซด์พิเศษ (ไม่มีสต๊อกต้องสั่งทำ)





Special Shape

Material

SKH-51(SKH-9)= M2  = (HRC 61~64)
SKH-55 = (HRC63~66)
SKH-59= M42= (HRC64~67)
ASP-30(ASSAB) = (HRC66~68)
G40=YG20C
V50=EA65
V60=VA80
ST6
ST7




 野村工具製品

ดอกต๊าปเกลียวสองปาก Double Lead Thread Tap   เกลียวซ้าย
กำหนดระยะเวลาส่ง  21~30 Days   ดอกต๊าปเกลียวพิเศษสั่งทำ ขนาดใหญ่ เกลียวซ้าย เกลียวที่ไม่มีในท้องตลาด เกลียวสองปาก เกลียวซ้าย เกลียวพิเศษ
 เกลียวหลายปากสองปาก  ดอกต๊าปเกลียวพิเศษเกลียว2,3,4 ปาก.

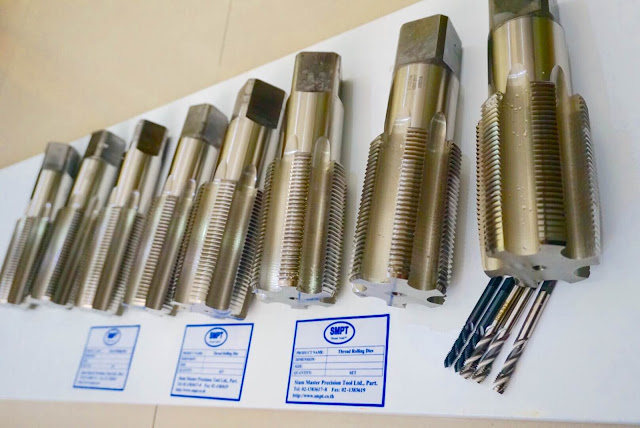

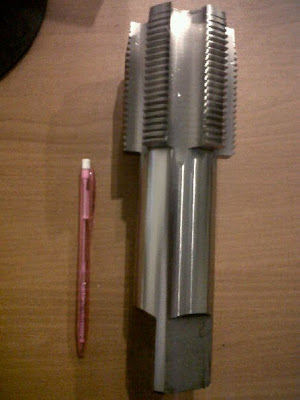

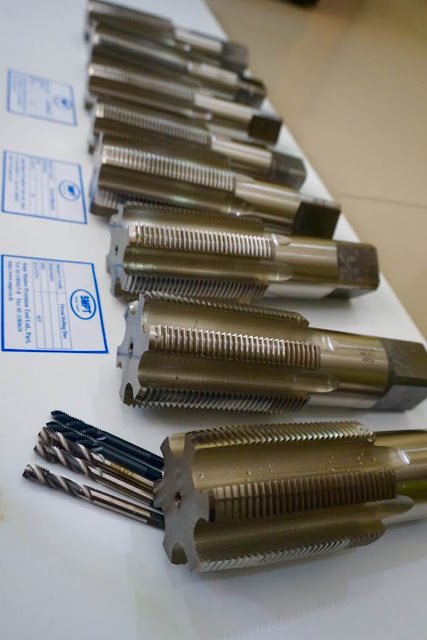

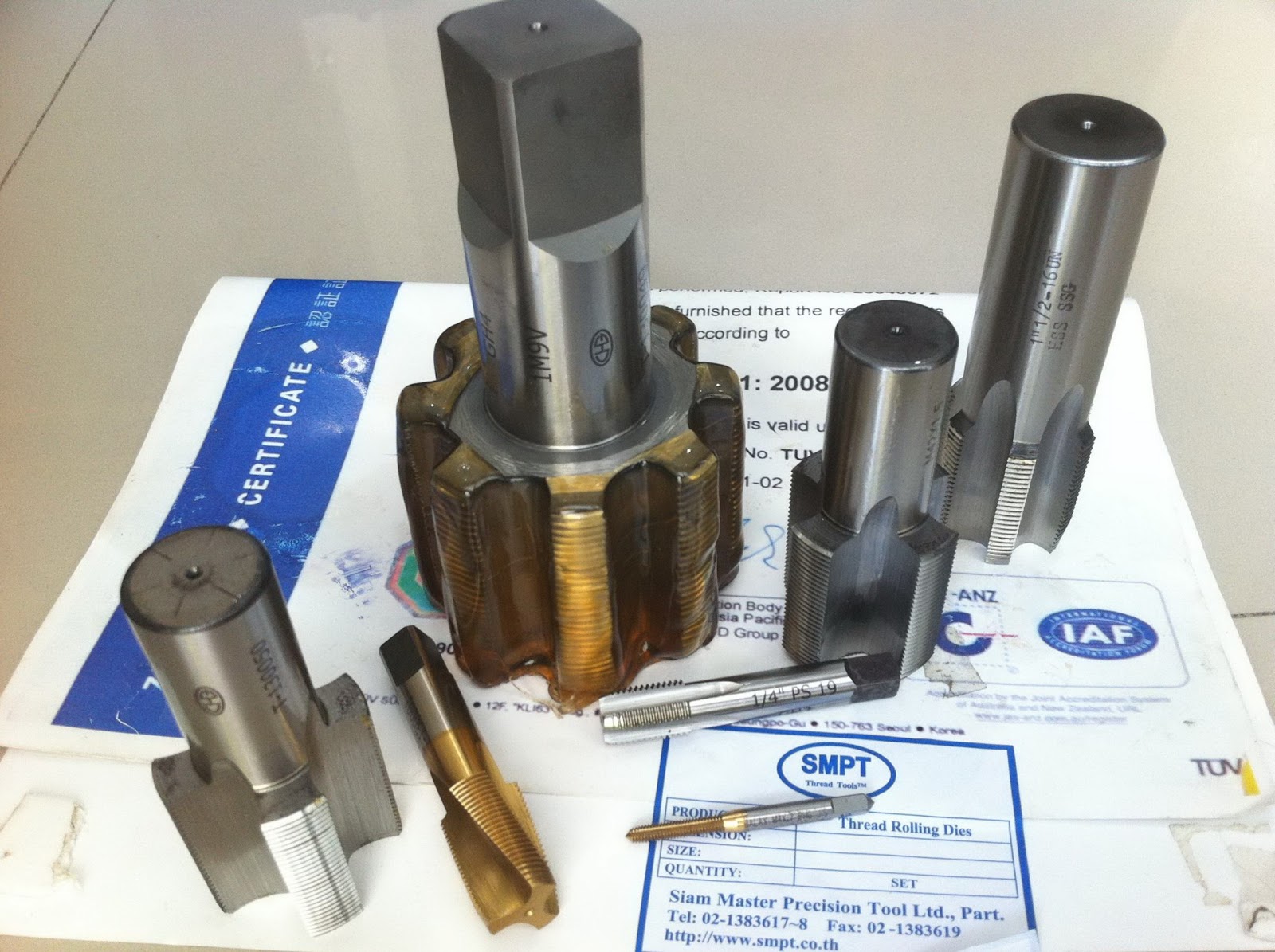

Special Tap  สั่งทำ ไซด์ขนาดใหญ่  OVERSIZE, SPECIAL TAPOversize Taps   Oversize from the basic pitch diameter   For Galvanized Nuts , Tapping

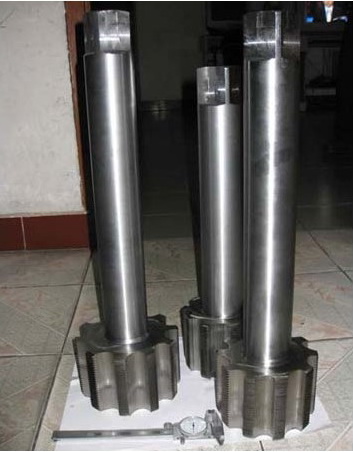

ดอกต๊าปขนาดใหญ่ สั่งทำ  HSS พร้อมใบ  Certificate












ต๊าปเกลียวและดายเกลียว ไซด์พิเศษ สั่งทำ (ตามแบบตามชิ้นงาน)

Siam Master Precision Tool LTD.
ดอกต๊าปเกลียว พิเศษ สั่งทำ เกลียวพิเศษ ด้ามพิเศษ ยาวพิเศษ ต๊าปเกลียวลึกรูตัน สั่งทำตามแบบหรือทำตามตัวอย่างชิ้นงาน

切削タイプ
Tel: 021383617-8 Fax: 021383619
Email: rollingdie@gmail.com
Special Custom-Made Tap
OverSize: +micron (um) OD PD ID Pitch diameter
UnderSize: -micron (um)

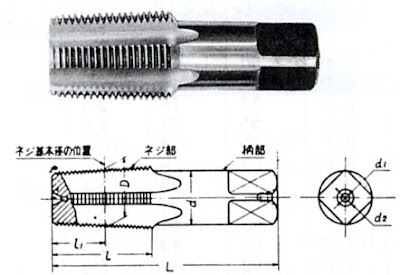

Special Tap (Drawing) (Workpiece) Special Thread ,Special Dimension.
Straight Flute Right & Left hand Thread
Spiral Flute Tap
Sprial Point Tap
+TiN
Over Size P1,P2,P3,P4, OH1,OH2,OH3,OH4
特殊タップ. Special Taps.

ดอกต๊าปไซด์พิเศษสั่งทำ
Standard:JIS,DIN,ISO (ISO 9001)








Special Taps (CHG Brand) ดอกต๊าปไซด์พิเศษสั่งทำ ยี่ห้อ CHG / Oversize : Undersize:



Standard Taps ( OSG Brand) ดอกต๊าปไซด์มาตรฐาน ยี่ห้อ OSG,Yamawa ญี่ปุ่น Japan
JIS (Japanese Industrial Standard).
ไซด์มาตรฐานที่มีสต๊อก (ต๊าปร่องตรง สำหรับต๊าปงานรูทะลุ)

Straight Flute Tap In Stock (straight flute for tapping through hole.)




M3X0.5 OH2 (In stock)
M4X0.7 OH2 (In Stock)
M5X0.8 OH2 (In Stock)
M6X1.0 OH2 (In Stock)
M8X1.25 OH2 (In Stock)
M10X1.5 OH2 (In Stock)
M12X1.75 OH2 (In Stock)

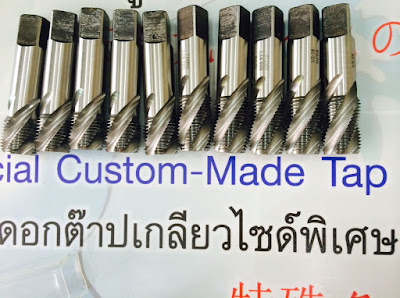

Spiral Flute Tap In Stock (ต๊าปร่องเลื้อย ที่มีในสต๊อก) SFT Tap Japan

M4X0.7 OH2 ( มีสต๊อก)
M5X0.8 OH2 (มีสต๊อก)
M6X1.0 OH2 (มีสต๊อก)
M8X1.0 OH2 (มีสต๊อก)
M10X1.25 OH2 (มีสต๊อก)
M12X1.75 OH2 (มีสต๊อก)
M16X2.0 OH2 (มีสต๊อก)
M20X2.5 OH2 (มีสต๊อก)
M24X3.0 OH3 (มีสต๊อก)
http://www.smpt.co.th/
special pitches, special pitch diameters (oversize or undersize), special thread forms, left hand or right hand
ดอกต๊าปเกลียวพิเศษ สั่งทำ เกลียวโอเว่อร์ไซด์ เกลียวใหญ่ เกลียวแปลกๆ ดอกต๊าปเกลียวซ้าย ที่ไม่มีในท้องตลาด เกลียวพิเศษ (เพียงแค่มี Drawing หรือตัวอย่างชิ้นงาน)
ดอกต๊าป , ดอกต๊าปเกลียวหุน ดอกต๊าปเกลียวมิล ดอกต๊าป Hand Tap ดอกต๊าปสำหรับต๊าปรูตัน ดอกต๊าปมือ แมชชีนต๊าป ดอกต๊าปไฮสปีค ดอกต๊าป 3 ตัวชุด ดอกต๊าปชุด ดอกต๊าปเครื่อง ดอกต๊าป HSS.ดอกต๊าปเกลียวซ้าย ดอกต๊าปมือ แมชชีนต๊าป Machine Tap
Special Tap : Metric Taps, Metric fine tap, BSW ,BSF,UNC,UNF,UNEF,UNS
Special Left Hand Tap. Acme Taps Special Acme Taps
ดอกต๊าปพิเศษ เกลียวพิเศษ สั่งทำ
รับทำดอกต๊าปพิเศษ ตามแบบ Drawing
BSW, BSF, BSP, BSCON, BS, CY, BSB, BA, ME, BSPT, UNF, UNC, UNEF, UNS, NPT
Thread cutting Tap, Special Screw tap,
Special Custom-Made Tap Special Custom-Made Tap

BUND or THROUGH Blind hole. Depth of hole. Through hole length to be threaded.























หากคุณกำลังหาไซด์พิเศษที่ไม่มีในท้องตลาด หรือเป็นไซด์พิเศษสั่งทำ (ดอกต๊าปไซด์พิเศษ เกลียวพิเศษ)
ติดต่อกับเราได้ที่ 021383617-8
タップ
ダイス

ต๊าปไซด์พิเศษ ( Special Taps) :ต๊าป (Tap) รับทำต๊าปไซด์พิเศษ ต๊าปเกลียว เกลียวพิเศษ โอเว่อร์ไซด์ ข้อมูลที่ใช้สำหรับสั่งทำต๊าป ไซด์พิเศษ (Special Custom-Made Tap) Material:HSS
ねじ切りダイス

WHEN ENQUIRING FOR SPECIALS PLEASE SUPPLY THE FOLLOWING INFORMATION. THIS WILL HELP US TO ADVISE YOU AND ENSURE THAT YOU GET THE RIGHT PRODUCT.
Special Taps
1. Size & Thread Pitch (TP)
2. Right Hand Or Left Hand
3. Through Hole Or Blind Hole
4. Material To Be Tapped
5. Overall Length (OL)
6. Thread Length (TL)
7. Shank Diameter (SHD)
8. Square Size (SQS)
9. Square Length (SQL)
10. Chamfer Length (CL)
11. Chamfer Angle (CA)
1. Size เกลียวหุน หรือ เกลียวมิล (เกลียวนิ้ว หรือ เกลียวมิล) (TP)
2.ดอกต๊าป เป็นเกลียวซ้ายหรือเกลียวขวา
3.ชิ้นงานเป็น รูตัน หรือ รูทะลุ


4.ชิ้นงานเกรดเหล็กอะไร


5. ความยาวของดอกต๊าปทั้งตัว (OL)


6. ช่วงที่มีเกลียวยาว (TL)


7.ด้ามต๊าปโต (SHD)


8. ส่วนปลายของด้าม สี่เหลี่ยม (SQS)


9.ส่วนปลายของด้าม สี่เหลี่ยม ยาวเท่าไร (SQL)



Straight Fluted Tap / Spiral Fluted Tap/Spiral Pointed Tap/

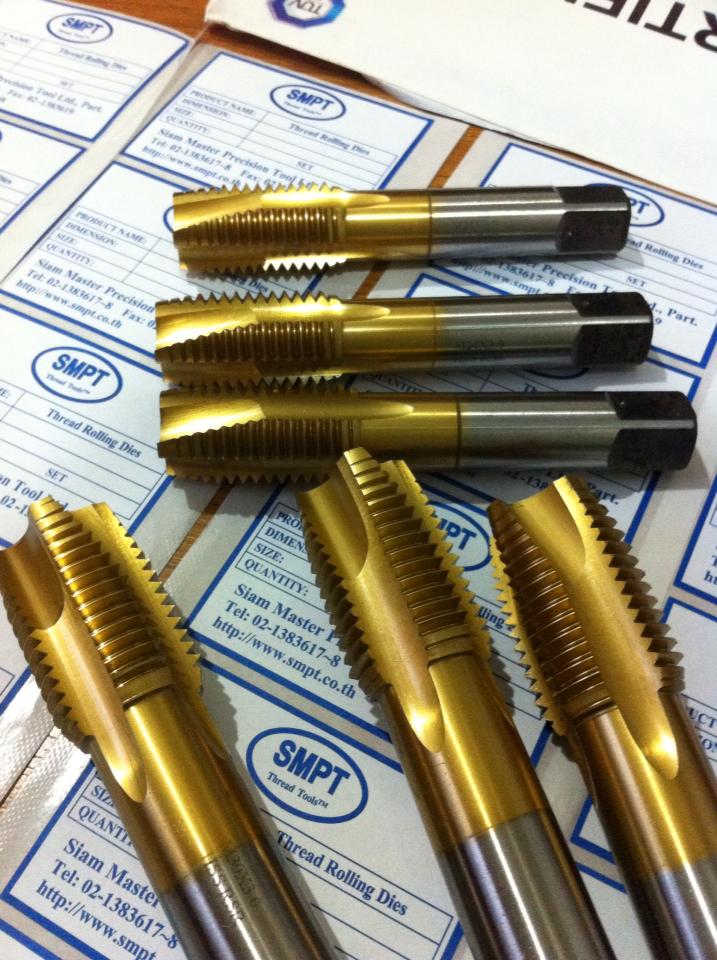

Surface Treament : TiN Coating



Special Tap, Special Round Dies ( LH 0r RH)
เกลียวซ้าย เกลียวพิเศษ สั่งทำ
ต๊าปร่องตรง (สำหรับชิ้นงานรูทะลุ) Straight Fluted Tap (HT Taps)

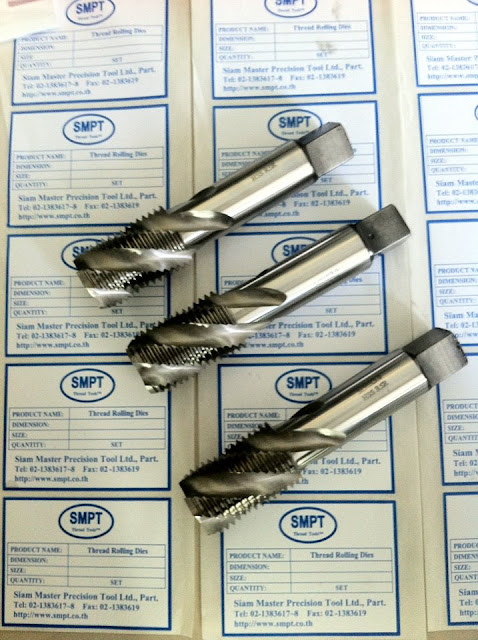

ต๊าปร่องเลื้อย (สำหรับชิ้นงานรูตัน) Spiral Fluted Tap (SFT Taps)
Left hand & Right hand Tap
ดอกต๊าปเกลียวไซด์พิเศษสั่งทำ เกลียวท่อ เกลียว ACME Over size เกลียวพิตละเอียด
Extra Size Tapping ACME, Metric,M,UNC,UNF,UNEF,BC,BSW,G,PS
ดอกต๊าปเกลียวซ้าย เกลียวขวา เกลียวเหลี่ยม

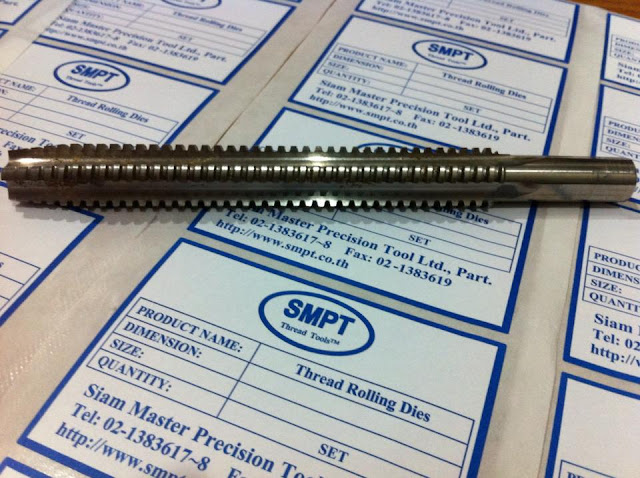

Square Thread or Acme Thread Round dies
ดายทำเกลียวนอกไซด์พิเศษ(สั่งทำ)

HSS Thread Tap / HSS Round Dies

Tolerance: GH1~GH7 P1~P4 Class1~3

Variety :

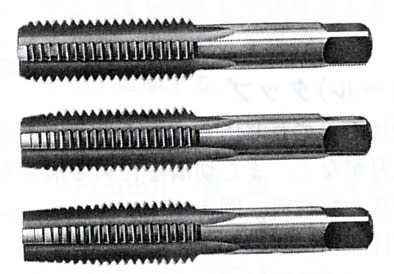

Hand Taps
Short Machine Taps
Long Shank Tap
Spiral Point Taps
Spiral Flute Taps

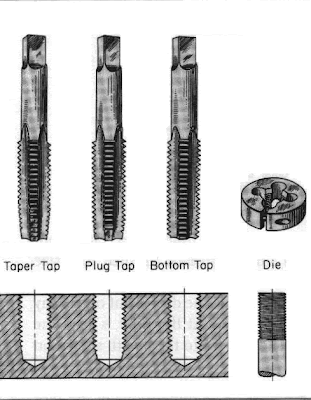

Rules of Tap Chamfer
Taper Tap Chamfer = Thread Pitch X9
Plug Tap Chamfer = Thread Pitch X 4
Bottoming Tap Chamfer= Thread Pitch X 1.5

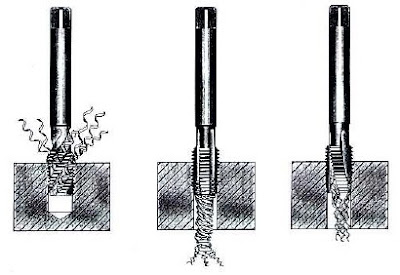

Through Hole
Cleared Hole
Blind Hole





we will produce the taps upon your request,welcom your order.
CERTIFICATION ISO 9000/9001/




Siam Master Precision Tool Ltd.





ดอกต๊าปเกลียวซ้าย(LH) ดอกต๊าป HandTap ดอกต๊าปเกลียวมิล ดอกต๊าปเกลียวหุน,
um=ไมครอน
ดอกต๊าปเกลียว ความละเอียด
P1 =(+0 +20um) P2= (20 ,40mm)
P3= (+40,+60um) P4= (+60 ,+80um)

ดอกต๊าปเกลียวไฮสปีค รับทำดอกต๊าปไซด์พิเศษ ดอกต๊าปเกลียวไซส์พิเศษ
ดอกต๊าปเกลียวไซด์พิเศษ เกลียวซ้าย เกลียวแปลกๆ โอเว่อร์ไซด์ ดอกต๊าปเกลียวสั่งทำ
Special Taps HandTap Machine Taps.

Special Taps for tapping Nut ( เกลียวตัวเมีย )
If you can't find what you are looking for please call or email

Straigth Flute / HT hand Tap = ต๊าปร่องตรง

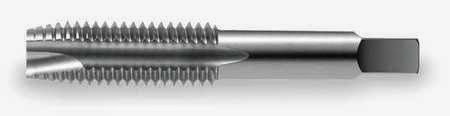

Spiral Point Taps / POT Tap = ต๊าปร่องเลื้อยส่วนปลาย(ใช้กับรูทะลุ)
Spiral Fluted Taps/ SFT Tap = ต๊าปร่องเลื้อย(ใช้กับรูตัน)
Taper Pipe Taps
Straight Pipe Taps

ดอกต๊าปเกลียวพิเศษ โอเว่อร์ไซด์ เกลียวแปลก เกลียวประหลาด
Special Tap , Oversize, ACME Special Tap,

Thread Type
M
MF
UNC
UNF
UNEF
BSW
G (BSP)
Rp
RC(BSPT)
NPS
NPSM
NPT
ACME

Metric Special Size Taps
Acme tap
Tap Information
Thread Length , Overall Length, Shank Length, Shank Diameter, Size of Square,Length of Square.
Tap Chamfer Relief,
Tap Size and Pitch
Thread Direction RH or LH
Through hole or Blind hole
(Special Custom-Made Tap)(Special Custom-Made Tap)(Special Custom-Made Tap)
(Special Custom-Made Tap)(Special Custom-Made Tap)(Special Custom-Made Tap)(Special Custom-Made Tap)
(Special Custom-Made Tap)(Special Custom-Made Tap)
ต๊าปพิเศษ เกลียวพิเศษ ต๊าปเครื่อง ต๊าปมือ เกลียวซ้าย เกลียวสองปาก เกลียวพิเศษ ต๊าปเกลียวพิเศษ
ต๊าปพิเศษสั่งทำ คุณภาพสูง
Type of thread.
Nominal diameter and pitch
Profile angle.
General dimensions:
*Overall length
*Thread length
*Shank diameter
Number of flutes
Straight or helical flutes
Left or right hand flutes
Tolerance of the thread
Number of threads for lead
Material to be machined Type, Hardness, Tensile strength
Type of hole BUND or THROUGH Blind hole. Depth of hole. Through hole length to be threaded.
Core hole diameter.

http://www.smpt.co.th/

Tel: 021383617-8 Fax: 021383619

http://www.smpt.co.th/
ดอกต๊าปเกลียวเพื่อทำเกลียวใน เจาะร่องทะลุ คายขี้เหล็กลงด้านล่าง
ดอกต๊าปเกลียว สำหรับงานสแตนเลส*** เพื่อทำเกลียวใน เจาะร่องไม่ทะลุ คายขี้สแตนเลสขึ้นบน
เกลียวพิเศษ เกลียวนอก เกลียวใน เกลียวอังกฤษ เกลียวอเมริกา เกลียวพิเศษ เกลียวนิ้ว เกลียวหุน เกลียวมิล เกลียวพิเศษ เกลียวนอก ดายทำเกลียวนอก ต๊าปทำเกลียวใน เกลียวสี่เหลี่ยม เกลียวพิเศษ เกลียวมิล เกลียวนิ้ว เกลียวท่อ เกลียวท่อ เกลียวท่อ ดอกต๊าปเกลียวนิ้ว ดอกต๊าปเกลียวนิ้ว ดอกต๊าปมือ ดอกต๊าปเกลียวท่อ ดอกต๊าป ดอกต๊าป ดอกต๊าปไซด์พิเศษ เกลียวพิเศษ เกลียวมิล เกลียวนิ้ว เกลียวซ้าย เกลียวขวา เกลียวแปลกๆ ดอกต๊าปเกลียว(สั่งทำ) Special Tap, Tap & Dies ดอกต๊าป ดอกต๊าปเกลียวซ้าย แมชชีนต๊าป
ดอกต๊าปที่ไม่มีในท้องตลาด ดอกต๊าปขนาดใหญ่สั่งทำ ดอกต๊าปเกลียวขนาดพิเศษ เกลียวพิเศษสั่งทำ
ดอกต๊าปเกลียวซ้าย เกลียวพิเศษ เกลียวแปลกๆ เกลียวท่อ เกลียวนิ้ว เกลียว ดอกต๊าป ดอกต๊าปเกลียวซ้าย
ดอกต๊าป , ดอกต๊าป Hand Tap ดอกต๊าปเกลียวมิล ดอกต๊าปเกลียวหุน ดอกต๊าปไฮสปี

http://www.smpt.co.th/


Special Tapping Handtap HT tap SFT POT tap Bangkok, Thailand

Special Custom-Made tap thailand ต๊าปไซด์พิเศษ ( Special Taps) :ต๊าป (Tap) รับทำต๊าปไซด์พิเศษ ต๊าปเกลียว เกลียวพิเศษ โอเว่อร์ไซด์ ข้อมูลที่ใช้สำหรับสั่งทำต๊าป ไซด์พิเศษ (Special Custom-Made Tap)
Metric Screw Thread, Unified Screw Thread,Whitworth Screw Thread,Screw Thread For Sewing Machine, (G,PF)/Parallel Pipe Thread,(R,Rc,PT) Taper Pipe Thread, (Rp,Ps)Taper Pipe thread,American Standard Taper Pipe Thread(NPT),(NPTF) Dryseal American Standard Taper Pipe Thread, (Tr=30)Metric Trapezoidal Screw Thread,(TW=29) Trapezoidal Screw Threads,
Special Tap
M 2 X 0.4
M 2.5 X 0.45
M 3 X 0.5
M 3.5 X 0.6
M 4 X 0.7
M 5 X 0.8
M 6 X 1.0
M 8 X 1.25
M 8 X 1.0
M 10 X 1.5
M 10 X 1.25
M 10 X 1.0
M 10 X 0.75
M 12 X 1.75
M 12 X 1.5
M 12 X 1.25
M 12 X 1.0
M 14 X 2.0
M 14 X 1.5
M 15 X 1.0
M 16 X 2.0
M 16 X 1.5
M 17 X 1.0
M 18 X 1.5
M 20 X 2.5
M 20 X 1.5
M 20 X 1.0
M 22 X 2.5
M 22 X 1.5
M 24 X 3.0
M 24 X 2.0
M 25 X 1.5
M 27 X 3.0
M 27 X 2.0
M 30 X 3.5
M 30 X 2.0
M 30 X 1.5
M 33 X 2.0
M 35 X 1.5
M 36 X 4.0
M 36 X 2.0
M 39 X 2.0

BSW (British Standard Whitworth)
1/8" BSW 40
5/32" BSW 32
3/16"B SW 24
7/32" BSW 24
1/4" BSW 20
5/16"B SW 18
3/8" BSW 16
7/16"B SW 14
1/2" BSW 12
9/16"B SW 12
5/8" BSW 11
3/4" BSW 10
7/8" BSW 9
1" BSW 8
1 1/8 "BSW 7
1 1/4" BSW 7
1 3/8" BSW 6
1 1/2" BSW 6
1 5/8" BSW 5
1 3/4" BSW 5
2" BSW 4 1/2
British Pipe Thread ( Whitworth Form) -- Parallel (BSPP/BSPF) -- (G)
G1/8"-28
G1/8"-28
G1/4-19
G1/4-19
G3/8-19
G3/8-19
G1/2-14
G1/2-14
G5/8-14
G5/8-14
G3/4-14
G3/4-14
G7/8-14
G7/8-14
G1"-11
G1"-11
G1 1/8"-11
G1 1/8"-11
G1 1/4"-11
G1 1/4"-11
G1 3/8"-11
G1 1/2"-11
G1 1/2"-11
G1 5/8-11
G1 3/4"-11
G1 3/4"-11
G2"-11
Taper (BSPT) -- (R)
R1/16"-28
R1/8"-28
R1/4"-19
R3/8"- 19
R1/2"- 14
R3/4"-14
R1"-11
R1 1/4"-11
R1 1/2"-11
R2"-11
R2 1/2"-11
R3"-11
R4"-11
R5"-11
R6"-11
1/16"BSPT28
1/8"BSPT28
1/4"BSPT19
3/8"BSPT19
1/2"BSPT14
3/4"BSPT14
1"BSPT11
1 1/4"BSPT11
1 1/2"BSPT11
2"BSPT11
2 1/2"BSPT11
3"BSPT11
4"BSPT11
5"BSPT11
6"BSPT11
PIPE THREAD -- BRITISH STANDARD PIPE PARALLEL -- BSPP/BSPF
PIPE THREAD -- JAPANESE PIPE PARALLEL -- PF
British Pipe Thread ( Whitworth Form) -- Parallel (BSPP/BSPF) -- (G)
M1.6X0.35
M1.8X0.35
M2X0.4
M2.2X0.45

M2.5X0.45
M3X0.5
M3.5X0.6
M4X0.7

M4.5X0.75
M5X0.8
M6X1.0


M8X1.25
M9X1.25
M10X1.5
M11X1.5

M12X1.75
M14X2.0
M16X2.0
M18X2.5

M20X2.5
M22X2.5
M24X3.0
M27X3.0

M30X3.5
M33X3.5
M36X4.0
M39X4.0

M42X4.5
M45X4.5
M48X5.0
M52X5.0

M56X5.5
M60X5.5
M64X6.0
M68X6.0
M2.5X0.35
M3X0.35
M3.5X0.35
M4X0.5

M4.5X0.5
M5X0.5
M5.5X0.5
M6X0.5

M6X0.75
M7X0.75
M8X0.75
M9X0.75

M10X0.75
M11X0.75
M12X0.75
M8X1.0

M9X1.0
M10X1.0
M11X1.0
M12X1.0

M14X1.0
M16X1.0
M18X1.0
M20X1.0

M22X1.0
M24X1.0
M27X1.0
M30X1.0

M10X1.25
M12X1.25
M12X1.5
M14X1.5

M16X1.5
M18X1.5
M20X1.5
M22X1.5

M24X1.5
M27X1.5
M28X1.5
M30X1.5
M33X1.5
M36X1.5
M39X1.5
M42X1.5

M45X1.5
M48X1.5
M50X1.5
M52X1.5

M55X1.5
M56X1.5
M58X1.5
M60X1.5

M18X2.0
M20X2.0
M22X2.0
M24X2.0

M27X2.0
M30X2.0
M33X2.0
M36X2.0

M39X2.0
M42X2.0
M45X2.0
M48X2.0

M52X2.0
M56X2.0
M60X2.0
M64X2.0

M68X2.0
M72X2.0
M76X2.0
M80X2.0

M85X2.0
M90X2.0
M95X2.0
M100X2.0

M30X3.0
M33X3.0
M36X3.0
M39X3.0
M42X3.0
M45X3.0
M48X3.0
M52X3.0

M56X3.0
M60X3.0
M64X3.0
M68X3.0

M72X3.0
M76X3.0
M80X3.0
M85X3.0

M90X3.0
M95X3.0
M100X3.0
M42X4.0

M45X4.0
M48X4.0
M52X4.0
M56X4.0

M60X4.0
M64X4.0
M68X4.0
M72X4.0

M76X4.0
M80X4.0
M85X4.0
M90X4.0

M95X4.0
M100X4.0
M72X6.0
M76X6.0

M80X6.0
M85X6.0
M90X6.0
M95X6.0

M100X6.0
M130X6.0
M150X6.0
M180X6.0
NO:04-40UNC
NO:06-32UNC
NO:08-32UNC
NO:10-24UNC

NO:12-24UNC
1/4”-20UNC
5/16” -18UNC
3/8”-16UNC

7/16” -14UNC
1/2”-13UNC
9/16” -12UNC
5/8”-11UNC

3/4”-10UNC
7/8”- 9UNC
1” - 8UNC
11/8” - 7UNC

11/4” - 7UNC
13/8” - 6UNC
11/2” - 6UNC
13/4” - 5UNC

2” - 41/2UNC
21/4 - 4.5UNC
21/2” - 4UNC
23/4” - 4UNC

3”- 4UNC
31/4 - 4UNC
31/2 - 4UNC
4” - 4UNC
NO:04-48UNF
NO:06-40UNF
NO:08-36UNF
NO:10-32UNF

NO:12-28UNF
1/4”-28UNF
5/16” -24UNF
3/8”-24UNF

7/16” -20UNF
1/2”-20UNF
9/16” -18UNF
5/8”-18UNF

3/4”-16UNF
7/8”-14UNF
1” -12UNF
11/8” -12UNF

11/4” -12UNF
13/8” -12UNF
11/2” -12UNF

NO:12-32UNEF
1/4”-32UNEF
5/16-32UNEF
3/8”-32UNEF

7/16-28UNEF
1/2” -28UNEF
9/16-24UNEF
5/8” -24UNEF

3/4” -20UNEF
13/16 -20UNEF
7/8” -20UNEF
15/16 -20UNEF

1”-20UNEF
1 1/16 - 18NEF
1 1/8 -18UNEF
1 3/16 - 18NEF

1 1/4-18UNEF
1 5/16 - 18NEF
1 3/8-18UNEF
1 7/16 - 18NEF

1 1/2-18UNEF
1 9/16 - 18NEF
1 5/8-18UNEF
1 11/16-18UNEF
5/16”BC 26
3/8” BC 26
7/16”BC 26
1/2” BC 20

9/16”BC 20
5/8” BC 20
11/16 BC 24
3/4” BC 30

1” BC 24
11/8” BC 26
11/4” BC 26
1.37” BC 24

1.42” BC 24
17/16 BC 24
1.45” BC 24
19/16 BC 24
1/8” SM 40
1/8” SM 44
1/8” SM 48
9/64 SM 40

11/64 SM 40
3/16 SM 28
15/64 SM 28
1/4” SM 24

1/4” SM 28
1/4” SM 40
9/32”SM 20
5/16”SM 28

5/16”SM 18
11/32 SM 28
3/8” SM 18
3/8” SM 28

7/16”SM 16
7/16”SM 28
1/2” SM 28
9/16”SM 20
1/8” W 40
3/16”W 24
1/4” W 20
5/16”W 18

3/8” W 16
7/16”W 14
1/2” W 12
9/16”W 12

5/8" W 11
3/4" W 10
7/8” W 9
1” W 8

11/8” W 7
11/4” W 7
13/8” W 6
11/2” W 6
1/8”-27 NPSM
1/4”-18 NPSM
3/8”-18 NPSM
1/2”-14 NPSM

3/4”-14 NPSM
1” -11.5NPSM
11/4”-11.5NPSM
11/2”-11.5NPSM

2” -11.5NPSM
2 1/2”- 8 NPSM
3” - 8 NPSM
4” - 8 NPSM

5” - 8 NPSM
6” - 8 NPSM

G 1/8”-28
G 1/4”-19
G 3/8”-19
G 1/2”-14

G 5/8”-14
G 3/4”-14
G 7/8”-14
G1”-11

G11/8”-11
G11/4”-11
G13/8”-11
G11/2”-11

G13/4”-11
G2” -11
G21/4”-11
G21/2”-11

G23/4”-11
G3” -11
G31/2”-11
G4” -11
1/8” PS 28
1/4” PS 19
3/8” PS 19
1/2” PS 14

3/4” PS 14
1” PS 11
1 1/4” PS 11
1 1/2” PS 11

2” PS 11
2 1/2” PS 11
3” PS 11
3 1/2” PS 11

4" PS 11
5" PS 11
6" PS 11
8” PS 11
1/8”-27 NPT
1/4”-18 NPT
3/8”-18 NPT
1/2”-14 NPT

3/4”-14 NPT
1” -11.5NPT
1 1/4-11.5NPT
1 1/2-11.5NPT

2” -11.5NPT
2 1/2”- 8 NPT
3” - 8 NPT
3 1/2”- 8 NPT

4” - 8 NPT
5” - 8 NPT
6” - 8 NPT
8” - 8 NPT

10” - 8 NPT
12” - 8 NPT


ISO 7-1 tapered threads are equivalent to DIN 2999, BS 21 (BS EN 10226-1), JIS B0203. Characteristics of ISO 7-1 tapered threads:

ต๊าป (Tap) รับทำต๊าปไซด์พิเศษ ต๊าปเกลียว เกลียวพิเศษ โอเว่อร์ไซด์  < Helicoil STI TAP>  Custom-Made Tapรับสั่งทำต๊าป ไซด์พิเศษ (Special Custom-Made Tap) ดอกต๊าปขนาดใหญ่

Special Tap Thailand , Special Tap ,Tap Special Thailand, Oversize, undersize, Tolerances Special Oversize Taps ,special tap oversize เผื่อชุบกาล์วาไนซ์, เกลียวใน เผื่อชุบ Galvanized Nuts tapping Oversize, รับทำต๊าปพิเศษ








Straight Fluted Taps Woth Spiral Point
Left Hand Spiral Fluted Tap

เกลียวพิเศษ เกลียวนอก เกลียวใน เกลียวอังกฤษ เกลียวอเมริกา เกลียวพิเศษ เกลียวนิ้ว เกลียวหุน เกลียวมิล เกลียวพิเศษ เกลียวนอก ดายทำเกลียวนอก ต๊าปทำเกลียวใน เกลียวสี่เหลี่ยม เกลียวพิเศษ เกลียวมิล เกลียวนิ้ว เกลียวท่อ เกลียวท่อ เกลียวท่อ ดอกต๊าปเกลียวนิ้ว ดอกต๊าปเกลียวนิ้ว ดอกต๊าปมือ ดอกต๊าปเกลียวท่อ ดอกต๊าป ดอกต๊าป ดอกต๊าปไซด์พิเศษ เกลียวพิเศษ เกลียวมิล เกลียวนิ้ว เกลียวซ้าย เกลียวขวา เกลียวแปลกๆ ดอกต๊าปเกลียว(สั่งทำ) Special Tap, Tap & Dies ดอกต๊าป ดอกต๊าปเกลียวซ้าย แมชชีนต๊าป
ดอกต๊าปที่ไม่มีในท้องตลาด ดอกต๊าปขนาดใหญ่สั่งทำ ดอกต๊าปเกลียวขนาดพิเศษ เกลียวพิเศษสั่งทำ
ดอกต๊าปเกลียวซ้าย เกลียวพิเศษ เกลียวแปลกๆ เกลียวท่อ เกลียวนิ้ว เกลียว ดอกต๊าป ดอกต๊าปเกลียวซ้าย
ดอกต๊าป , ดอกต๊าป Hand Tap ดอกต๊าปเกลียวมิล ดอกต๊าปเกลียวหุน ดอกต๊าปไฮสปี

British Pipe Thread ( Whitworth Form) -- Parallel (BSPP/BSPF)
Thread
Designation

Nominal
Size

Thread
Form
Type Major
Diameter
mm
d=D Pitch
mm
p Threads
per
inch
Pitch
Diameter
mm
d2=D2 Minor
Diameter
Male Thd.
d3 Thread
Height
H1 Tap
Drill
Diameter
mm
British Pipe Thread ( Whitworth Form) -- Parallel (BSPP/BSPF)
Thread
Designation
Nominal
Size
Thread
Form
Type
Major
Diameter
mm
d=D
Pitch
mm
p
Threads
per
inch
Pitch
Diameter
mm
d2=D2
Minor
Diameter
Male Thd.
d3
Thread
Height
H1
Tap
Drill
Diameter
mm
G1/81/8"BSPP9.7280.907289.1478.5660.5818.70
G1/41/4"BSPP13.1571.3371912.30111.4450.85611.60
G3/83/8"BSPP16.6621.3371915.80614.9500.85615.00
G1/21/2"BSPP20.9551.8141419.79318.6311.16219.00
G5/85/8"BSPP22.9111.8141421.74920.5871.16220.75
G3/43/4"BSPP26.4411.8141425.27924.1171.16224.50
G7/87/8"BSPP30.2011.8141429.03927.8771.16228.00
G11"BSPP33.2492.3091131.77030.2911.47930.50
G1-1/81-1/8"BSPP37.8972.3091136.41834.9391.47935.00
G1-1/41-1/4"BSPP41.9102.3091140.43138.9521.47939.50
G1-3/81-3/8"BSPP44.3232.3091142.84441.3651.47941.50
G1-1/21-1/2"BSPP47.8032.3091146.32444.8451.47945.00
G1-3/41-3/4"BSPP53.7462.3091152.26750.7881.47951.00
G22"BSPP59.6142.3091158.13556.6561.47957.00
G2-1/42-1/4"BSPP65.712.3091164.23162.7521.47963.00
G2-1/22-1/2"BSPP75.1842.3091173.70572.2261.47972.50
G2-3/42-3/4"BSPP81.5342.3091180.05578.5761.47979.00
33"BSPP87.8842.3091186.40584.9261.47985.50
G3-1/43-1/4"BSPP93.982.3091192.50191.0221.47991.00
G3-1/23-1/2"BSPP100.332.3091198.35197.3721.47997.75
G3-3/43-3/4"BSPP106.682.30911105.201103.7221.479104.00
G44"BSPP113.032.30911111.55110.0721.479110.50
G4-1/24-1/2"BSPP125.732.30911124.251122.7721.479123.00
G55"BSPP138.432.30911136.951135.4721.479136.00
G5-1/25-1/2"BSPP151.132.30911149.651148.1721.479148.50
G66"BSPP163.832.30911162.351160.8721.479161.50


British Pipe Thread ( Whitworth Form) -- Taper (BSPT)
Thread
Designation

BSPT
Nominal
Size

BSPT
Thread
Form
Type
Major
Diameter
mm
d=D
Pitch
mm
p
Threads
per
inch
tpi
Pitch
Diameter
mm
d2=D2
Minor
Diameter
Male Thd.
d3
Thread
Height
H1
Rounding
r
Tap
Drill
Diameter
mm
R 1/161/16"BSPT7.7230.907287.1426.5610.5810.1256.4
R 1/81/8"BSPT9.7280.907289.1478.5660.5810.1258.4
R 1/41/4"BSPT13.1571.3371912.30111.4450.8560.18411.2
R 3/83/8"BSPT16.6621.3371915.80614.9500.8560.18414.75
R 1/21/2"BSPT20.9551.8141419.79318.6311.1620.24918.25
R 3/43/4"BSPT26.4411.8141425.27924.1171.1620.24923.75
R 11"BSPT33.2492.3091131.7730.2911.4790.31730
R 1 1/41 1/4"BSPT41.9102.3091140.43138.9521.4790.31738.5
R 1 1/21 1/2"BSPT47.8032.3091146.32444.8451.4790.31744.5
R 22"BSPT59.6142.3091158.13556.6561.4790.31756
R 2 1/22 1/2"BSPT75.1842.3091173.70572.2261.4790.31771
R 33"BSPT87.8842.3091186.40584.9261.4790.31785.5
R 44"BSPT113.0302.30911111.551110.0721.4790.317110.5
R 55"BSPT138.4302.30911136.951135.4721.4790.317136
R 66"BSPT163.8302.30911162.351160.8721.4790.317161.5
Special Tapping Handtap HT tap SFT POT tap Bangkok, Thailand



































  • Pg7: Nominal Major Diameter = 12.5mm; Threads-Per-Inch = 20
  • Pg9: Nominal Major Diameter = 15.2mm; Threads-Per-Inch = 18
  • Pg11: Nominal Major Diameter = 18.6mm; Threads-Per-Inch = 18
  • Pg13.5: Nominal Major Diameter = 20.4mm; Threads-Per-Inch = 18
  • Pg16: Nominal Major Diameter = 22.5mm; Threads-Per-Inch = 18
  • Pg:21 Nominal Major Diameter = 28.3mm; Threads-Per-Inch = 16
  • Pg:29 Nominal Major Diameter = 37mm; Threads-Per-Inch = 16
  • Pg:36 Nominal Major Diameter = 47mm; Threads-Per-Inch = 16
  • Pg:42 Nominal Major Diameter = 54mm; Threads-Per-Inch = 16
  • Pg:48 Nominal Major Diameter = 59.3mm; Threads-Per-Inch = 16

  • PG
    THREAD DATA CHART:
    METRIC Pg ELECTRICAL THREAD DIN 40430 (Stahlpanzerrohr-Gewinde)
    Pg
    Nominal
    Size
    Callout
    Thread
    Form
    Type
    Major
    Diameter
    mm
    d=D
    Pitch
    mm
    p
    Threads
    per
    inch
    tpi
    Pitch
    Diameter
    mm
    d2=D2
    Minor
    Diameter
    Male Thd.
    d1
    Thread
    Height
    H1
    Tap
    Drill
    Diameter
    mm
    Pg7Pg12.501.2702011.8911.280.6111.40
    Pg9Pg15.201.4111814.5313.860.6714.00
    Pg11Pg18.601.4111817.9317.260.6717.25
    Pg13.5Pg20.401.4111819.7319.060.6719.00
    Pg16Pg22.501.4111821.8321.160.6721.25
    Pg21Pg28.301.5881627.5426.780.7626.75
    Pg29Pg37.001.5881636.2435.480.7635.50
    Pg36Pg47.001.5881646.2445.480.7645.50
    Pg42Pg54.001.5881653.2452.480.7652.50
    Pg48Pg59.301.5881658.5457.780.7657.75
    For clearance drill diameter: (Pg 7 thru Pg 13.5 add 0.1 mm to major diameter)
    For clearance drill diameter: (Pg 16 thru Pg 48 add 0.25 mm to major diameter)
  • Special Custom-Made tap thailand ต๊าปไซด์พิเศษ ( Special Taps) :ต๊าป (Tap) รับทำต๊าปไซด์พิเศษ ต๊าปเกลียว เกลียวพิเศษ โอเว่อร์ไซด์ ข้อมูลที่ใช้สำหรับสั่งทำต๊าป ไซด์พิเศษ (Special Custom-Made Tap)
    Metric Screw Thread, Unified Screw Thread,Whitworth Screw Thread,Screw Thread For Sewing Machine, (G,PF)/Parallel Pipe Thread,(R,Rc,PT) Taper Pipe Thread, (Rp,Ps)Taper Pipe thread,American Standard Taper Pipe Thread(NPT),(NPTF) Dryseal American Standard Taper Pipe Thread, (Tr=30)Metric Trapezoidal Screw Thread,(TW=29) Trapezoidal Screw Threads,
    Special Tap
    M 2 X 0.4
    M 2.5 X 0.45
    M 3 X 0.5
    M 3.5 X 0.6
    M 4 X 0.7
    M 5 X 0.8
    M 6 X 1.0
    M 8 X 1.25
    M 8 X 1.0
    M 10 X 1.5
    M 10 X 1.25
    M 10 X 1.0
    M 10 X 0.75
    M 12 X 1.75
    M 12 X 1.5
    M 12 X 1.25
    M 12 X 1.0
    M 14 X 2.0
    M 14 X 1.5
    M 15 X 1.0
    M 16 X 2.0
    M 16 X 1.5
    M 17 X 1.0
    M 18 X 1.5
    M 20 X 2.5
    M 20 X 1.5
    M 20 X 1.0
    M 22 X 2.5
    M 22 X 1.5
    M 24 X 3.0
    M 24 X 2.0
    M 25 X 1.5
    M 27 X 3.0
    M 27 X 2.0
    M 30 X 3.5
    M 30 X 2.0
    M 30 X 1.5
    M 33 X 2.0
    M 35 X 1.5
    M 36 X 4.0
    M 36 X 2.0
    M 39 X 2.0

    BSW (British Standard Whitworth)
    1/8" BSW 40
    5/32" BSW 32
    3/16"B SW 24
    7/32" BSW 24
    1/4" BSW 20
    5/16"B SW 18
    3/8" BSW 16
    7/16"B SW 14
    1/2" BSW 12
    9/16"B SW 12
    5/8" BSW 11
    3/4" BSW 10
    7/8" BSW 9
    1" BSW 8
    1 1/8 "BSW 7
    1 1/4" BSW 7
    1 3/8" BSW 6
    1 1/2" BSW 6
    1 5/8" BSW 5
    1 3/4" BSW 5
    2" BSW 4 1/2
    British Pipe Thread ( Whitworth Form) -- Parallel (BSPP/BSPF) -- (G)
    G1/8"-28
    G1/8"-28
    G1/4-19
    G1/4-19
    G3/8-19
    G3/8-19
    G1/2-14
    G1/2-14
    G5/8-14
    G5/8-14
    G3/4-14
    G3/4-14
    G7/8-14
    G7/8-14
    G1"-11
    G1"-11
    G1 1/8"-11
    G1 1/8"-11
    G1 1/4"-11
    G1 1/4"-11
    G1 3/8"-11
    G1 1/2"-11
    G1 1/2"-11
    G1 5/8-11
    G1 3/4"-11
    G1 3/4"-11
    G2"-11
    Taper (BSPT) -- (R)
    R1/16"-28
    R1/8"-28
    R1/4"-19
    R3/8"- 19
    R1/2"- 14
    R3/4"-14
    R1"-11
    R1 1/4"-11
    R1 1/2"-11
    R2"-11
    R2 1/2"-11
    R3"-11
    R4"-11
    R5"-11
    R6"-11
    1/16"BSPT28
    1/8"BSPT28
    1/4"BSPT19
    3/8"BSPT19
    1/2"BSPT14
    3/4"BSPT14
    1"BSPT11
    1 1/4"BSPT11
    1 1/2"BSPT11
    2"BSPT11
    2 1/2"BSPT11
    3"BSPT11
    4"BSPT11
    5"BSPT11
    6"BSPT11
    PIPE THREAD -- BRITISH STANDARD PIPE PARALLEL -- BSPP/BSPF
    PIPE THREAD -- JAPANESE PIPE PARALLEL -- PF
    British Pipe Thread ( Whitworth Form) -- Parallel (BSPP/BSPF) -- (G)
    M1.6X0.35
    M1.8X0.35
    M2X0.4
    M2.2X0.45

    M2.5X0.45
    M3X0.5
    M3.5X0.6
    M4X0.7

    M4.5X0.75
    M5X0.8
    M6X1.0


    M8X1.25
    M9X1.25
    M10X1.5
    M11X1.5

    M12X1.75
    M14X2.0
    M16X2.0
    M18X2.5

    M20X2.5
    M22X2.5
    M24X3.0
    M27X3.0

    M30X3.5
    M33X3.5
    M36X4.0
    M39X4.0

    M42X4.5
    M45X4.5
    M48X5.0
    M52X5.0

    M56X5.5
    M60X5.5
    M64X6.0
    M68X6.0
    M2.5X0.35
    M3X0.35
    M3.5X0.35
    M4X0.5

    M4.5X0.5
    M5X0.5
    M5.5X0.5
    M6X0.5

    M6X0.75
    M7X0.75
    M8X0.75
    M9X0.75

    M10X0.75
    M11X0.75
    M12X0.75
    M8X1.0

    M9X1.0
    M10X1.0
    M11X1.0
    M12X1.0

    M14X1.0
    M16X1.0
    M18X1.0
    M20X1.0

    M22X1.0
    M24X1.0
    M27X1.0
    M30X1.0

    M10X1.25
    M12X1.25
    M12X1.5
    M14X1.5

    M16X1.5
    M18X1.5
    M20X1.5
    M22X1.5

    M24X1.5
    M27X1.5
    M28X1.5
    M30X1.5
    M33X1.5
    M36X1.5
    M39X1.5
    M42X1.5

    M45X1.5
    M48X1.5
    M50X1.5
    M52X1.5

    M55X1.5
    M56X1.5
    M58X1.5
    M60X1.5

    M18X2.0
    M20X2.0
    M22X2.0
    M24X2.0

    M27X2.0
    M30X2.0
    M33X2.0
    M36X2.0

    M39X2.0
    M42X2.0
    M45X2.0
    M48X2.0

    M52X2.0
    M56X2.0
    M60X2.0
    M64X2.0

    M68X2.0
    M72X2.0
    M76X2.0
    M80X2.0

    M85X2.0
    M90X2.0
    M95X2.0
    M100X2.0

    M30X3.0
    M33X3.0
    M36X3.0
    M39X3.0
    M42X3.0
    M45X3.0
    M48X3.0
    M52X3.0

    M56X3.0
    M60X3.0
    M64X3.0
    M68X3.0

    M72X3.0
    M76X3.0
    M80X3.0
    M85X3.0

    M90X3.0
    M95X3.0
    M100X3.0
    M42X4.0

    M45X4.0
    M48X4.0
    M52X4.0
    M56X4.0

    M60X4.0
    M64X4.0
    M68X4.0
    M72X4.0

    M76X4.0
    M80X4.0
    M85X4.0
    M90X4.0

    M95X4.0
    M100X4.0
    M72X6.0
    M76X6.0

    M80X6.0
    M85X6.0
    M90X6.0
    M95X6.0

    M100X6.0
    M130X6.0
    M150X6.0
    M180X6.0
    NO:04-40UNC
    NO:06-32UNC
    NO:08-32UNC
    NO:10-24UNC

    NO:12-24UNC
    1/4”-20UNC
    5/16” -18UNC
    3/8”-16UNC

    7/16” -14UNC
    1/2”-13UNC
    9/16” -12UNC
    5/8”-11UNC

    3/4”-10UNC
    7/8”- 9UNC
    1” - 8UNC
    11/8” - 7UNC

    11/4” - 7UNC
    13/8” - 6UNC
    11/2” - 6UNC
    13/4” - 5UNC

    2” - 41/2UNC
    21/4 - 4.5UNC
    21/2” - 4UNC
    23/4” - 4UNC

    3”- 4UNC
    31/4 - 4UNC
    31/2 - 4UNC
    4” - 4UNC
    NO:04-48UNF
    NO:06-40UNF
    NO:08-36UNF
    NO:10-32UNF

    NO:12-28UNF
    1/4”-28UNF
    5/16” -24UNF
    3/8”-24UNF

    7/16” -20UNF
    1/2”-20UNF
    9/16” -18UNF
    5/8”-18UNF

    3/4”-16UNF
    7/8”-14UNF
    1” -12UNF
    11/8” -12UNF

    11/4” -12UNF
    13/8” -12UNF
    11/2” -12UNF

    NO:12-32UNEF
    1/4”-32UNEF
    5/16-32UNEF
    3/8”-32UNEF

    7/16-28UNEF
    1/2” -28UNEF
    9/16-24UNEF
    5/8” -24UNEF

    3/4” -20UNEF
    13/16 -20UNEF
    7/8” -20UNEF
    15/16 -20UNEF

    1”-20UNEF
    1 1/16 - 18NEF
    1 1/8 -18UNEF
    1 3/16 - 18NEF

    1 1/4-18UNEF
    1 5/16 - 18NEF
    1 3/8-18UNEF
    1 7/16 - 18NEF

    1 1/2-18UNEF
    1 9/16 - 18NEF
    1 5/8-18UNEF
    1 11/16-18UNEF
    5/16”BC 26
    3/8” BC 26
    7/16”BC 26
    1/2” BC 20

    9/16”BC 20
    5/8” BC 20
    11/16 BC 24
    3/4” BC 30

    1” BC 24
    11/8” BC 26
    11/4” BC 26
    1.37” BC 24

    1.42” BC 24
    17/16 BC 24
    1.45” BC 24
    19/16 BC 24
    1/8” SM 40
    1/8” SM 44
    1/8” SM 48
    9/64 SM 40

    11/64 SM 40
    3/16 SM 28
    15/64 SM 28
    1/4” SM 24

    1/4” SM 28
    1/4” SM 40
    9/32”SM 20
    5/16”SM 28

    5/16”SM 18
    11/32 SM 28
    3/8” SM 18
    3/8” SM 28

    7/16”SM 16
    7/16”SM 28
    1/2” SM 28
    9/16”SM 20
    1/8” W 40
    3/16”W 24
    1/4” W 20
    5/16”W 18

    3/8” W 16
    7/16”W 14
    1/2” W 12
    9/16”W 12

    5/8" W 11
    3/4" W 10
    7/8” W 9
    1” W 8

    11/8” W 7
    11/4” W 7
    13/8” W 6
    11/2” W 6
    1/8”-27 NPSM
    1/4”-18 NPSM
    3/8”-18 NPSM
    1/2”-14 NPSM

    3/4”-14 NPSM
    1” -11.5NPSM
    11/4”-11.5NPSM
    11/2”-11.5NPSM

    2” -11.5NPSM
    2 1/2”- 8 NPSM
    3” - 8 NPSM
    4” - 8 NPSM

    5” - 8 NPSM
    6” - 8 NPSM

    G 1/8”-28
    G 1/4”-19
    G 3/8”-19
    G 1/2”-14

    G 5/8”-14
    G 3/4”-14
    G 7/8”-14
    G1”-11

    G11/8”-11
    G11/4”-11
    G13/8”-11
    G11/2”-11

    G13/4”-11
    G2” -11
    G21/4”-11
    G21/2”-11

    G23/4”-11
    G3” -11
    G31/2”-11
    G4” -11
    1/8” PS 28
    1/4” PS 19
    3/8” PS 19
    1/2” PS 14

    3/4” PS 14
    1” PS 11
    1 1/4” PS 11
    1 1/2” PS 11

    2” PS 11
    2 1/2” PS 11
    3” PS 11
    3 1/2” PS 11

    4" PS 11
    5" PS 11
    6" PS 11
    8” PS 11
    1/8”-27 NPT
    1/4”-18 NPT
    3/8”-18 NPT
    1/2”-14 NPT

    3/4”-14 NPT
    1” -11.5NPT
    1 1/4-11.5NPT
    1 1/2-11.5NPT

    2” -11.5NPT
    2 1/2”- 8 NPT
    3” - 8 NPT
    3 1/2”- 8 NPT

    4” - 8 NPT
    5” - 8 NPT
    6” - 8 NPT
    8” - 8 NPT

    10” - 8 NPT
    Straigth Flute / HT hand Tap = ต๊าปร่องตรง
    Spiral Point Taps / POT Tap = ต๊าปร่องเลื้อยส่วนปลาย(ใช้กับรูทะลุ)
    Spiral Fluted Taps/ SFT Tap = ต๊าปร่องเลื้อย(ใช้กับรูตัน)

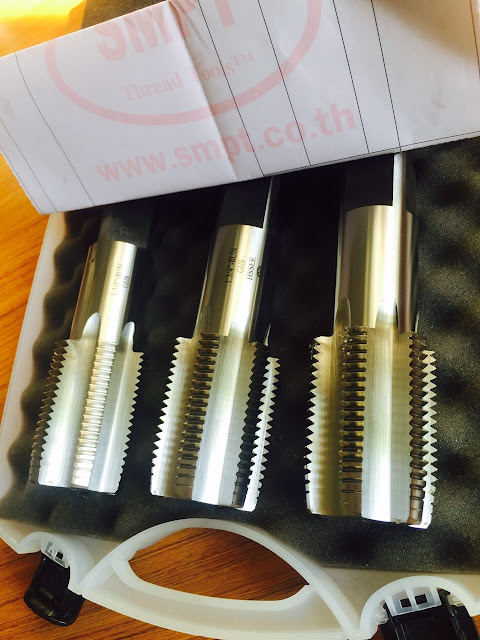

    Taper Pipe Taps
    Straight Pipe Taps
    HT tap, SFT Tap
    ดอกต๊าปเกลียวพิเศษ โอเว่อร์ไซด์ เกลียวแปลก เกลียวประหลาด
    Special Tap , Oversize, ACME Special Tap,
    Double Lead Taps
    Double Lead. Acme Threads:
     Acme Threads Acme Threads:  TW.Tr
    Thread Type
    M
    MF
    UNC
    UNF
    UNEF
    BSW
    G (BSP)
    Rp
    RC(BSPT)
    NPS
    NPSM
    NPT
    ACME

    Metric Special Size Taps
    Acme tap

    Tap Size and Pitch
    Thread Direction RH or LH
    Through hole or Blind hole


    Type of thread.
    Nominal diameter and pitch
    Profile angle.
    General dimensions:
    *Overall length
    *Thread length
    *Shank diameter
    Number of flutes
    Straight or helical flutes
    Left or right hand flutes
    Tolerance of the thread
    Number of threads for lead
    Material to be machined Type, Hardness, Tensile strength
    Type of hole BUND or THROUGH Blind hole. Depth of hole. Through hole length to be threaded.
    Core hole diameter.
    TAPER TAPS have a lead of 7-10 threads at 5 degrees per side. The taper lead distributes the cutting force over a large
    area, and the taper shape helps the thread to start. They can therefore be used to start a thread prior to use of second or
    bottom leads, or for through holes.
    SECOND TAPS have a lead of 3-5 threads at 8 degrees per side. They are the most popular and can be used for through
    holes, or blind holes where the thread does not need to go right to the bottom.
    BOTTOM TAPS have a chamfer (lead) of 1–2 threads, the angle of the lead being around 18 degrees per side. They are
    used to produce threads close to the bottom of blind holes.
    Machine Taps for Blind and Through Holes
    Special Tap (Drawing) (Workpiece) Special Thread ,Special Dimension. Straight Flute Right & Left hand Thread Spiral Flute Tap Sprial Point










    Pg Thread DIN 40430   Special Tap Thread (Custom Made Tap)
    Pg 7
    Pg 7
    Pg 9
    Pg 11
    Pg 13.5
    Pg 13.5
    Pg 16
    Pg 16
    Pg 21
    Pg 21
    Pg 29
    Pg 29
    Pg 36
    Pg 42
    Pg 42
    Pg 48
    ============================
    Valves for Vehicle Tyres
    Vg 5
    Vg 5.2
    Vg 6
    Vg 8
    Vg 9.6
    Vg 10
    Vg 12
    =============================

    NPT American Taper Pipe Thread  (TAP)

    1/16" NPT27
    1/8" NPT27
    1/4" NPT18
    3/8" NPT18
    1/2" NPT14
    3/4" NPT14
    1" NPT11.5
    1 1/4" NPT11.5
    1 1/2" NPT11.5
    2" NPT11.5
    2 1/2" NPT8
    3" NPT8
    3 1/2" NPT8
    4" NPT8
    5" NPT8
    6" NPT8
    8" NPT8
    10" NPT8
    12" NPT8
    ===========================

    NPTF American Taper Pipe Thread

    1/16" NPTF27
    1/8" NPTF27
    1/4" NPTF18
    3/8" NPTF18
    1/2" NPTF14
    3/4" NPTF14
    1" NPTF11.5
    1 1/4" NPTF11.5
    1 1/2" NPTF11.5
    2" NPTF11.5
    2 1/2" NPTF8
    4" NPTF8
    ===========================
    No.3 - 48 UNC
    No.4 - 40 UNC
    No.5 - 40 UNC
    No.6 - 32 UNC
    No.8 - 32 UNC
    No.10 - 24 UNC
    No.12 - 24 UNC
    1/4" - 20 UNC
    5/16" - 18 UNC
    3/8" - 16 UNC
    7/16" - 14 UNC
    1/2" - 13 UNC
    9/16" - 12 UNC
    5/8" - 11 UNC
    3/4" - 10 UNC
    7/8" - 9 UNC
    1" - 8 UNC
    1 1/8" - 7 UNC
    1 1/4" - 7 UNC
    1 3/8" - 6 UNC
    1 1/2" - 6 UNC
    1 3/4" - 5 UNC
    2" - 4 1/2 UNC
    2 1/4" - 4 1/2 UNC
    2 1/2" - 4 UNC
    2 3/4" - 4 UNC
    3" - 4 UNC
    3 1/4" - 4 UNC
    3 1/2" - 4 UNC
    3 3/4" - 4 UNC
    4" - 4 UNC
    ======================
    No.4 - 48 UNF
    No.5 - 44 UNF
    No.6 - 40 UNF
    No.8 - 36 UNF
    No.10 - 32 UNF
    No.12 - 28 UNF
    1/4" - 28 UNF
    5/16" - 24 UNF
    3/8" - 24 UNF
    7/16" - 20 UNF
    1/2" - 20 UNF
    9/16" - 18 UNF
    5/8" - 18 UNF
    3/4" - 16 UNF
    7/8" - 14 UNF
    1" - 12 UNF
    1 1/8" - 12 UNF
    1 1/4" - 12 UNF
    1 3/8" - 12 UNF
    1 1/2" - 12 UNF
    ======================
    5/16" - 20 UNR
    5/16" - 28 UNR
    3/8" - 20 UNR
    3/8" - 28 UNR
    7/16" - 16 UNR
    7/16" - 32 UNR
    1/2" - 16 UNR
    1/2" - 32 UNR
    9/16" - 16 UNR
    9/16" - 20 UNR
    9/16" - 28 UNR
    9/16" - 32 UNR
    5/8" - 12 UNR
    5/8" - 16 UNR
    5/8" - 20 UNR
    5/8" - 28 UNR
    5/8" - 32 UNR
    11/16" - 12 UNR
    11/16" - 16 UNR
    11/16" - 20 UNR
    11/16" - 28 UNR
    11/16" - 32 UNR
    3/4" - 12 UNR
    3/4" - 28 UNR
    3/4" - 32 UNR
    13/16" - 12 UNR
    13/16" - 16 UNR
    13/16" - 28 UNR
    13/16" - 32 UNR
    7/8" - 12 UNR
    7/8" - 16 UNR
    7/8" - 28 UNR
    7/8" - 32 UNR
    15/16" - 12 UNR
    15/16" - 16 UNR
    15/16" - 28 UNR
    15/16" - 32 UNS
    1" - 16 UNR
    1" - 28 UNR
    1" - 32 UNR
    1 1/16" - 8 UNR
    1 1/16" - 12 UNR
    1 1/16" - 16 UNR
    1 1/16" - 20 UNR
    1 1/16" - 28 UNR
    1 1/8" - 8 UNR
    1 1/8" - 16 UNR
    1 1/8" - 20 UNR
    1 1/8" - 28 UNR
    1 3/16" - 8 UNR
    1 3/16" - 12 UNR
    1 3/16" - 16 UNR
    1 3/16" - 20 UNR
    1 3/16" - 28 UNR
    1 1/4" - 8 UNR
    1 1/4" - 16 UNR
    1 1/4" - 20 UNR
    1 1/4" - 28 UNR
    1 5/16" - 8 UNR
    1 5/16" - 12 UNR
    1 5/16" - 16 UNR
    1 5/16" - 20 UNR
    1 5/16" - 28 UNR
    1 3/8" - 8 UNR
    1 3/8" - 16 UNR
    1 3/8" - 20 UNR
    1 3/8" - 28 UNR
    1 7/16" - 6 UNR
    1 7/16" - 8 UNR
    1 7/16" - 12 UNR
    1 7/16" - 16 UNR
    1 7/16" - 20 UNR
    1 7/16" - 28 UNR
    1 1/2" - 8 UNR
    1 1/2" - 16 UNR
    1 1/2" - 20 UNR
    1 1/2" - 28 UNR
    1 9/16" - 6 UNR
    1 9/16" - 8 UNR
    1 9/16" - 12 UNR
    1 9/16" - 16 UNR
    1 9/16" - 20 UNR
    1 5/8" - 6 UNR
    1 5/8" - 8 UNR
    1 5/8" - 12 UNR
    1 5/8" - 16 UNR
    1 5/8" - 20 UNR
    1 11/16" - 6 UNR
    1 11/16" - 8 UNR
    1 11/16" - 12 UNR
    1 11/16" - 16 UNR
    1 11/16" - 20 UNR
    1 3/4" - 6 UNR
    1 3/4" - 8 UNR
    1 3/4" - 12 UNR
    1 3/4" - 16 UNR
    1 3/4" - 20 UNR
    1 13/16" - 6 UNR
    1 13/16" - 8 UNR
    1 13/16" - 12 UNR
    1 13/16" - 16 UNR
    1 13/16" - 20 UNR
    1 7/8" - 6 UNR
    1 7/8" - 8 UNR
    1 7/8" - 12 UNR
    1 7/8" - 16 UNR
    1 7/8" - 20 UNR
    1 15/16" - 6 UNR
    1 15/16" - 8 UNR
    1 15/16" - 12 UNR
    1 15/16" - 16 UNR
    1 15/16" - 20 UNR
    2" - 6 UNR
    2" - 8 UNR
    2" - 12 UNR
    2" - 16 UNR
    2" - 20 UNR
    2 1/8" - 6 UNR
    2 1/8" - 8 UNR
    2 1/8" - 12 UNR
    2 1/8" - 16 UNR
    2 1/8" - 20 UNR
    2 1/4" - 6 UNR
    2 1/4" - 8 UNR
    2 1/4" - 12 UNR
    2 1/4" - 16 UNR
    2 1/4" - 20 UNR
    2 3/8" - 6 UNR
    2 3/8" - 8 UNR
    2 3/8" - 12 UNR
    2 3/8" - 16 UNR
    2 3/8" - 20 UNR
    2 1/2" - 6 UNR
    2 1/2" - 8 UNR
    2 1/2" - 12 UNR
    2 1/2" - 16 UNR
    2 1/2" - 20 UNR
    2 5/8" - 6 UNR
    2 5/8" - 8 UNR
    2 5/8" - 12 UNR
    2 5/8" - 16 UNR
    2 5/8" - 20 UNR
    2 3/4" - 6 UNR
    2 3/4" - 8 UNR
    2 3/4" - 12 UNR
    2 3/4" - 16 UNR
    2 3/4" - 20 UNR
    2 7/8" - 6 UNR
    2 7/8" - 8 UNR
    2 7/8" - 12 UNR
    2 7/8" - 16 UNR
    2 7/8" - 20 UNR
    3" - 6 UNR
    3" - 8 UNR
    3" - 12 UNR
    3" - 16 UNR
    3" - 20 UNR
    3 1/8" - 6 UNR
    3 1/8" - 8 UNR
    3 1/8" - 12 UNR
    3 1/8" - 16 UNR
    3 1/4" - 6 UNR
    3 1/4" - 8 UNR
    3 1/4" - 12 UNR
    3 1/4" - 16 UNR
    3 3/8" - 6 UNR
    3 3/8" - 8 UNR
    3 3/8" - 12 UNR
    3 3/8" - 16 UNR
    3 1/2" - 6 UNR
    3 1/2" - 8 UNR
    3 1/2" - 12 UNR
    3 1/2" - 16 UNR
    3 5/8" - 6 UNR
    3 5/8" - 8 UNR
    3 5/8" - 12 UNR
    3 5/8" - 16 UNR
    3 3/4" - 6 UNR
    3 3/4" - 8 UNR
    3 3/4" - 12 UNR
    3 3/4" - 16 UNR
    3 7/8" - 6 UNR
    3 7/8" - 8 UNR
    3 7/8" - 12 UNR
    3 7/8" - 16 UNR
    4" - 6 UNR
    4" - 8 UNR
    4" - 12 UNR
    4" - 16 UNR
    4 1/8" - 6 UNR
    4 1/8" - 12 UNR
    4 1/8" - 16 UNR
    4 1/4" - 4 UNR
    4 1/4" - 6 UNR
    4 1/4" - 12 UNR
    4 1/4" - 16 UNR
    4 3/8" - 6 UNR
    4 3/8" - 12 UNR
    4 3/8" - 16 UNR
    4 1/2" - 4 UNR
    4 1/2" - 6 UNR
    4 1/2" - 12 UNR
    4 1/2" - 16 UNR
    4 5/8" - 6 UNR
    4 5/8" - 12 UNR
    4 5/8" - 16 UNR
    4 3/4" - 4 UNR
    4 3/4" - 6 UNR
    4 3/4" - 12 UNR
    4 3/4" - 16 UNR
    4 7/8" - 6 UNR
    4 7/8" - 12 UNR
    4 7/8" - 16 UNR
    5" - 4 UNR
    5" - 6 UNR
    5" - 12 UNR
    5" - 16 UNR
    5 1/8" - 12 UNR
    5 1/8" - 16 UNR
    5 1/4" - 4 UNR
    5 1/4" - 12 UNR
    5 1/4" - 16 UNR
    5 3/8" - 12 UNR
    5 3/8" - 16 UNR
    5 1/2" - 4 UNR
    5 1/2" - 12 UNR
    5 1/2" - 16 UNR
    5 5/8" - 12 UNR
    5 5/8" - 16 UNR
    5 3/4" - 4 UNR
    5 3/4" - 12 UNR
    5 3/4" - 16 UNR
    5 7/8" - 12 UNR
    5 7/8" - 16 UNR
    6" - 4 UNR
    6" - 12 UNR
    6" - 16 UNR
    ===================
    No.10 - 28 UNS
    No.10 - 36 UNS
    No.10 - 40 UNS
    No.10 - 48 UNS
    No.10 - 56 UNS
    No.12 - 36 UNS
    No.12 - 40 UNS
    No.12 - 48 UNS
    No.12 - 56 UNS
    1/4" - 24 UNS
    1/4" - 27 UNS
    1/4" - 36 UNS
    1/4" - 40 UNS
    1/4" - 48 UNS
    1/4" - 56 UNS
    5/16" - 27 UNS
    5/16" - 36 UNS
    5/16" - 40 UNS
    5/16" - 48 UNS
    3/8" - 18 UNS
    3/8" - 27 UNS
    3/8" - 36 UNS
    3/8" - 40 UNS
    0,390" - 27 UNS
    7/16" - 18 UNS
    7/16" - 24 UNS
    7/16" - 27 UNS
    1/2" - 12 UNS
    1/2" - 14 UNS
    1/2" - 18 UNS
    1/2" - 24 UNS
    1/2" - 27 UNS
    9/16" - 14 UNS
    9/16" - 27 UNS
    5/8" - 14 UNS
    5/8" - 27 UNS
    3/4" - 14 UNS
    3/4" - 18 UNS
    3/4" - 24 UNS
    3/4" - 27 UNS
    7/8" - 10 UNS
    7/8" - 18 UNS
    7/8" - 24 UNS
    7/8" - 27 UNS
    1" - 10 UNS
    1" - 14 UNS
    1" - 18 UNS
    1" - 24 UNS
    1" - 27 UNS
    1 1/8" - 10 UNS
    1 1/8" - 14 UNS
    1 1/8" - 24 UNS
    1 1/4" - 10 UNS
    1 1/4" - 14 UNS
    1 1/4" - 24 UNS
    1 3/8" - 10 UNS
    1 3/8" - 14 UNS
    1 1/2" - 10 UNS
    1 1/2" - 14 UNS
    1 1/2" - 24 UNS
    1 5/8" - 10 UNS
    1 5/8" - 14 UNS
    1 5/8" - 24 UNS
    1 3/4" - 10 UNS
    1 3/4" - 14 UNS
    1 3/4" - 18 UNS
    1 7/8" - 10 UNS
    1 7/8" - 14 UNS
    1 7/8" - 18 UNS
    2" - 10 UNS
    2" - 14 UNS
    2" - 18 UNS
    2 1/16" - 16 UNS
    2 3/16" - 16 UNS
    2 1/4" - 10 UNS
    2 1/4" - 14 UNS
    2 1/4" - 18 UNS
    2 5/16" - 16 UNS
    2 7/16" - 16 UNS
    2 1/2" - 10 UNS
    2 1/2" - 14 UNS
    2 1/2" - 18 UNS
    2 3/4" - 10 UNS
    2 3/4" - 14 UNS
    2 3/4" - 18 UNS
    3" - 10 UNS
    3" - 14 UNS
    3" - 18 UNS
    3 1/4" - 10 UNS
    3 1/4" - 14 UNS
    3 1/4" - 18 UNS
    3 1/2" - 10 UNS
    3 1/2" - 14 UNS
    3 1/2" - 18 UNS
    3 3/4" - 10 UNS
    3 3/4" - 14 UNS
    3 3/4" - 18 UNS
    4" - 10 UNS
    4" - 14 UNS
    4 1/4" - 10 UNS
    4 1/4" - 14 UNS
    4 1/2" - 10 UNS
    4 1/2" - 14 UNS
    4 3/4" - 10 UNS
    4 3/4" - 14 UNS
    5" - 10 UNS
    5" - 14 UNS
    5 1/4" - 10 UNS
    5 1/4" - 14 UNS
    5 1/2" - 10 UNS
    5 1/2" - 14 UNS
    5 3/4" - 10 UNS
    5 3/4" - 14 UNS
    6" - 10 UNS
    6" - 14 UNS


    =======================




    Standard Straight Fluted Tap
    Straight Fluted Taps Woth Spiral Point
    Left Hand Spiral Fluted Tap

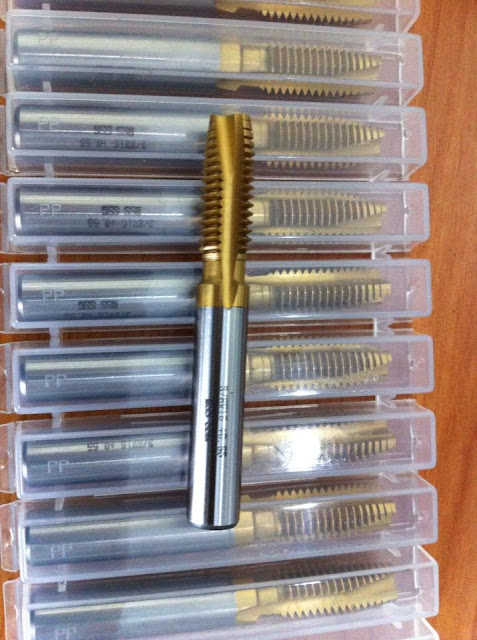

    Special Taps
    Siam Master Precision Tool
    Siammasterprecision
    SMPT makes a variety of specials to satisfy and exceed customer expectations.  When your print requirements cannot be fulfilled by a standard catalog item, SMPT will design and manufacture what you need to your print specifications.  Here are some features SMPT offers:

    Special tap dimensions including DIN, JIS, ISO, and custom

    Special Pitch and Pitch Diameters

    Multiple Leads for both Cutting and Roll Forming

    Special thread forms including Acme, Buttress, British Association, Ball, Jarlock locking thread form, and special radii and flank angles

    Bent shank taps for high speed nut tappers and screw machines
    Custom-Made Tap (ต๊าปพิเศษสั่งผลิต)
    ต๊าปขนาดใหญ่  ต๊าปล้างเกลียว ต๊าปเผื่อชุบผิว
    Oversized Taps Used with Galvanized Bolts

    ดอกต๊าปเกลียวเผื่อชุบผิว (งานเกลียวการชุบกัลวาไนซ์)
    ขนาดของเกลียว
    ผิวเผื่อชุบ Oversize for Galvanized


    0.250
    0.016


    0.500
    0.018


    0.750
    0.020


    1.000
    0.024


    1.250
    0.024


    1.500
    0.027


    1.750
    0.050


    2.000
    0.050


    2.500
    0.050


    2.750
    0.050


    3.000
    0.050


    3.250
    0.050

    3.500
    0.050


    3.750
    0.050


    4.000
    0.050

    Custom-Made Tap (ต๊าปพิเศษสั่งผลิต)
    ต๊าปขนาดใหญ่  ต๊าปล้างเกลียว ต๊าปเผื่อชุบผิว

    Oversized Taps Used with Galvanized Bolts

    ดอกต๊าปเกลียวเผื่อชุบผิว (งานเกลียวการชุบกัลวาไนซ์)
    ขนาดของเกลียว  ผิวเผื่อชุบ Oversize for Galvanized

    0.2500.016

    0.5000.018

    0.7500.020

    1.0000.024

    1.2500.024

    1.5000.027

    1.7500.050

    2.0000.050

    2.5000.050

    2.7500.050

    3.0000.050

    3.2500.050
    3.5000.050

    3.7500.050

    4.0000.050

    ABNT (Associação Brasileira de Normas Técnicas)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    ABNT 172-13/8" -18 NGT INTToxicAmmonia
    ABNT 218-1W 21.8 x 1/14" INTOxidiserAir, Oxygen, Oxygen Mix >20%
    ABNT 218-2W 21.8 x 1/14" LH INTFlammableHydrogen, Methane
    ABNT 225-20.885" - 14 NGO LHFlammableAcetylene, Butane
    ABNT 245-10.960" - 14 NGOInertArgon, Helium, Nitrogen
    ABNT 245-10.960" - 14 NGOInertInert gases + Oxygen Mix <20 td="">
    ABNT 245-20.960" - 14 NGO LHNon FlammableSulphur Hexafluoride
    ABNT 262-11.035" - 14 NGO INTToxicSulphur Dioxide, Chlorine
    ABNT 209-10.830" - 14 NGO INTNon FlammableCarbon Dioxide
    ABNT 209-20.830" - 14 NGO LH INT (Round Nipple)Toxic, FlammableCarbon Monoxide, Phosphine, Silane
    ABNT 209-40.830" - 14 NGO LH INT (Flat Nipple)ToxicHydrogen Chloride, Hydrogen Sulphide
    ABNT 166-1G 3/8" A - ISO 228-1OxidiserNitrous Oxide


    AFNOR (Association Française de Normalisation)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    NF BW 30 x 1.75OxidiserIndustrial Air
    NF CSI 21.7 x 1.814Inert GasesArgon, Helium, Nitrogen
    NF ESI 21.7 x 1.814 LHFlammableHydrogen, Hydrogen Mix >4%
    NF FSI 22.94 x 1.814 INTOxidiserOxygen
    NF GSI 26 x 1.5 INTOxidiserNitrous Oxide
    NF HW 22.91 x 1.814 LH INTFlammableAcetylene
    NF JW 25.4 x 3.175CorrosiveChlorine
    NF KW 27 x 2CorrosiveHydrogen Chloride
    NF LW 27 x 2OxidiserInert gases + Oxygen Mix > 21%
    NF MW 30 x 2OxidiserInert gases + Oxygen Mix > 21% & CO2 < 7%
    NF PW 27 x 2Oxidiser or corrosiveNitric Oxide, Nitrogen Dioxide

    BS 341 (British Standard)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    BS 341 No. 2G 5/8" LHFlammableAcetylene
    BS 341 No. 3G 5/8" INTInertAir, Argon, Neon, Nitrogen
    BS 341 No. 3G 5/8" INTOxidiserOxygen
    BS 341 No. 4G 5/8" LH INTFlammableAcetylene, Hydrogen
    BS 341 No. 4G 5/8" LH INTFlammableCarbon Monoxide, Methane, Natural Gas
    BS 341 No. 6G 5/8"ToxicChlorine, Hydrogen Chloride
    BS 341 No. 7G 5/8" LHFlammable RefrigerantsFlammable Refrigerants
    BS 341 No. 8W 0.860" x 14 TPINon FlammableCarbon Dioxide
    BS 341 No. 10G 1/2"ToxicAmmonia
    BS 341 No. 12G 1/2"ToxicSulphur Dioxide
    BS 341 No. 13W 11/16" - 20 TPIOxidiserNitrous Oxide
    BS 341 No. 14G 3/8"ToxicHydrogen Cyanide, Nitric Oxide
    BS 341 No. 15G 3/8" LHToxicCarbonyl Sulphide, Hydrogen Sulphide


    CGA (US Compressed Gas Association)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    CGA 1100.3125 - 32 UNEF INTSmall CylindersAll Gases
    CGA 1709/16" - 18 UNF INTNon Corrosive,
    Small Cylinders
    Argon, Helium
    CGA 1805/8" - 18 UNF INTSmall CylindersAll Gases
    CGA 2403/8" - 18 NPTToxicAmmonia
    CGA 2960.803" - 14 UNS INTOxidising MixturesOxygen Mix > 23%
    CGA 3000.825" - 14 NGORefrigerantEthyl Chloride
    CGA 3200.825" - 14 NGONon FlammableCarbon Dioxide
    CGA 3260.825" - 14 NGOOxidiserAir
    CGA 3300.825" - 14 NGO LHToxicHydrogen Chloride
    CGA 3460.825" - 14 NGOOxidiserAir
    CGA 3500.825" - 14 NGO LHFlammableHydrogen, Methane
    CGA 5100.825" - 14 NGO LH INTFlammablePropane
    CGA 5400.903" - 14 NGOOxidiserOxygen
    CGA 5800.965" - 14 NGO INTInertArgon, Nitrogen
    CGA 5900.965" - 14 NGO LM INTOxidiserAir
    CGA 3301.030" - 14 NGOToxicHydrogen Sulphide
    CGA 6791.030" - 14 NGO LHHigh PressureNitrogen
    CGA 7051.125" - 14 UNS LHToxicAmmonia


    DIN 477 (Deutsche Industrie Norm)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    DIN 477 No. 1W 21.8 x 1/14" LHFlammableHydrogen, Propane
    DIN 477 No. 2W 21.8" x 1/14" LHFlammablePropane
    DIN 477 No. 3YokeFlammableAcetylene
    DIN 477 No. 3.1M 24 x 2" LHFlammableAcetylene
    DIN 477 No. 5W 1" x 1/8" LHToxicCarbon Monoxide
    DIN 477 No. 6W 21.8 x 1/14"VariousArgon, Helium, Carbon Dioxide
    DIN 477 No. 7G 5/8"ToxicSulphur Dioxide
    DIN 477 No. 8W 1" x 1/8"ToxicBoron Trichloride
    DIN 477 No. 9G 3/4"OxidiserOxygen
    DIN 477 No. 10W 24.32 x 1/14" RHInertsNitrogen
    DIN 477 No. 11G 3/8"OxidiserNitrous Oxide (>3 l size)
    DIN 477 No. 12G 3/4" INTOxidiserNitrous Oxide (<3 l="" size="" td="">
    DIN 477 No. 13G 5/8" INTNon FlammableAir
    DIN 477 No. 14M 19 x 1.5 LHVariousMixtures


    IRAM 2539 (Instituto Argentino de Racionalización de Materiales)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    IRAM 2539 No. 13/4" BSP x 1/14" - INTFlammableAcetylene
    IRAM 2539 No. 2W 21.8 - 1 1/4VariousOxygen, Sulphur Hexafluoride
    IRAM 2539 No. 35/8" BSP - INTNon FlammableArgon, Nitrogen
    IRAM 2539 No. 4W 21.8 - 1/4FlammableEthane, Hydrogen
    IRAM 2539 No. 53/8" BSP - INTOxidiserNitrous Oxide


    ISO 5145 (Provisional standard, previously NEVOC)
    Connector type
    Connector description
    Generic gas property
    Example gases & mixtures components
    ISO 5145 No.1W 24 x 2 11,2 - 16,8 RHInertMedical Helium & Xenon
    ISO 5145 No.2W 24 x 2 11,9 - 16,1 RHOxidiserOxygen
    ISO 5145 No.4W 24 x 2 13,3 - 14,7 RHInertInert gases & mixes, except He & Xe
    ISO 5145 No.9W 24 x 2 13,3 - 14,7 LHFlammableMixes with a flammable gas, except Hydrogen
    ISO 5145 No.10W 24 x 2 14 - 14 LHFlammableHydrogen
    ISO 5145 No.11W 27 x 2 11,8 - 20,2 RHInertNitrogen
    ISO 5145 No.17W 27 x 2 16 - 16 RHInertCarbon Dioxide
    ISO 5145 No.24W 27 x 2 16 - 16 LHFlammableLPG
    ISO 5145 No.30W 30 x 2 15,9 - 20,1 RHInertHelium, Argon, Nitrogen, inert mixes*
    ISO 5145 No.32W 30 x 2 17,3 - 18,7 RHOxidiserOxygen*
    ISO 5145 No.38W 30 x 2 15,2 - 20,8 LHFlammableMixes with a flammable gas*
    ISO 5145 No.41W 30 x 2 17,3 - 18,7 LHRefrigerantsRefrigerant gases**
    * Working pressure above 250 bar in Europe and 182 bar in USA
    ** Flammable according to ISO 5145, for inert No. 4 can be used when FTSC codes fit with the mixture

    ITC EP-6 (Instrucción Técnica Complemetaria - Equipos Presión)
    Connector type
    Connector description
    Generic gas property
    Example gases & mixtures components
    TIPO BM 30 x 1.75Non FlammableAir
    TIPO CW 21.7 x 1/14"InertArgon, Helium, Nitrogen
    TIPO EW 21.7 x 1/14" LHFlammableHydrogen, Methane, Propane
    TIPO FG 5/8" INTOxidiserOxygen
    TIPO GM 26 x 1.5 INTOxidising mixturesOxygen Mix > 23%
    TIPO HG 5/8" LH INTFlammableAcetylene
    TIPO JW 1"Toxic and CorrosiveHydrogen Chloride, Hydrogen Bromide
    TIPO MM 19 x 1.5 LHMixturesCalibration Gas Mixtures
    TIPO TW 31.75 x 1/7" 237Toxic or CorrosiveChlorine Drum Tanks
    TIPO UG 3/8"OxidiserNitrous Oxide


    NEN 3268 (Nederlandse Norm)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    LU 0M 19 x 1.5 LHFlammable MixturesFlammable Mixtures
    LU 1W 21.8 - 1/14" LHFlammableHydrogen, Methane
    LU 4W 25.4 x 3.175" LHToxicHydrogen Cyanide
    RI 2G 22.91 x 1.814" RHOxidiserOxygen
    RU 1W 21.8 - 1/14"RefigerantsAmmonia, Carbon Dioxide
    RU 3W 24.32 - 1/14"InertArgon, Helium, Nitrogen
    RU 4W 25.4 x 3.175" RHToxicChlorine, Hydrogen Chloride, Sulphur Dioxide
    RU 6W 28.81 x 1.814" RHOxidiserAir


    UNI (Ente Nazionale Italiano di Unificazione)
    Connector type
    Connector description
    Generic gas property
    Example gases or mixtures components
    UNI 4405W 20 x 1/14" LHFlammableHydrogen
    UNI 4406W 21.7 x 1/14"Non Flammable / OxidiserCarbon Dioxide, Oxygen
    UNI 4407W 30 x 1/14"ToxicAmmonia
    UNI 4408W 1" x 1/8"ToxicChlorine
    UNI 4409W 21.7 x 1/14"InertNitrogen
    UNI 4410W 30 x 1/14"Non FlammableAir
    UNI 4411W 22.9 x 1/14"FlammableAcetylene
    UNI 4412W 24.5 x 1/14"InertArgon, Helium
    UNI 9097G 3/8" EXTOxidiserNitrous Oxide


    AS 2473.2 (Australian Standard)
    Connectoเครื่องมือตรวจสอบมิติเการผลิตเกลียว

    ชนิดและส่วนต่างๆของเกลียว
    เกลียว (Thread) หมายถึงสันหรือร่องที่เกิดขึ้นบนผิวงานวนไปรอบ ๆจะซ้ายหรือขวาก็ไดด้วยระยะทางที่สม่ำเสมอ

    เกลียวแบ่งได้ออกเป็น 5 ชนิด
    1. เกลียวสามเหลี่ยม
    1.1 เกลียวเมตริก (M-Thread)
    1.2 เกลียว ISO
    1.3 เกลียววิตเวอร์ต
    1.4 เกลียวอเมริกัน
    1.5 เกลียวยูนิไฟด์
    1.6 เกลียวสามเหลี่ยมยอดแหลม
    2. เกลียวสี่เหลี่ยม
    3. เกลียวสี่เหลี่ยมคาวหมู
    3.1 เกลียวTr
    3.2 เกลียวAeme
    3.3 เกลียวหนอน
    4. เกลียกลม
    5. เกลียวฟันเลื่อย

    ส่วนต่างๆของเกลียว
    เกลียวแบ่งตามลักษณะหน้าตัดได้หลายแบบซึ่งแต่ละแบบก็มีลักษณะการใช้งานทั้งแบบที่เหมือนกันและแตกต่างกันไปแบ่งออกได้ดังนี้


    รูปที่ 1 ส่วนต่างๆที่สำคัญของเกลียว

    Major Diameter คือความยาวเส้นผ่านศูนย์กลางโตนอกของชิ้นงานทั้งของเกลียวนอกและเกลียวในหรือคือขนาดกำหนดนั่นเอง
    Minor Diameter คือความยาวเส้นผ่าศูนย์กลางวัดที่โคนเกลียวทั้งของเกลียวนอกและเกลียวใน
    Pitch Diameter คือความยาวเส้นผ่าศูนย์กลางวัดที่วงกลมพิตช์
    Pitch คือระยะห่างระหว่างตำแหน่งใดตำแหน่งหนึ่งไปยังตำแหน่งเดียวกันของเกลียวถัดไปเช่นวัดจากยอดเกลียวถึงยอดเกลียว
    Angle of Thread หรือ Included Angle มุมรวมยอดเกลียว
    Helix Angle มุมเอียงของฟันเกลียว
    Crest คือยอดฟันเกลียว
    Root คือโคนเกลียว
    Axis of Screw แกนของสลักเกลียว
    Depth of Thread ความลึกของเกลียววัดจากยอดเกลียวถึงโคนเกลียว
    Number of Thread จำนวนเกลียวต่อนิ้ว

    1.              เกลียวสามเหลี่ยม
    เกลียวสามเหลี่ยมคือเกลียวที่มีพื้นที่หน้าตัดเป็นรูปสามเหลี่ยมมีทั้งเกลียวที่เป็นระบบเมตริกและเกลียวระบบอังกฤษ



    รูปที่2 ส่วนสำคัญต่างๆของเกลียวสามเหลี่ยม

    ส่วนต่างๆที่สำคัญของเกลียวสามเหลี่ยม
    1. ยาวเส้นผ่าศูนย์กลางโตนอก (d, D)
    2. ของเกลียว (P)
    3. ความยาวเส้นผ่าศูนย์กลางโคนเกลียว (d1 , D1)
    4. ความยาวเส้นผ่าศูนย์กลางที่วงกลมพิตช์ (d2 , D2)
    5. ความลึกเกลียว (t1)
    6. รัศมีโค้งที่ท้องเกลียว ( R )
    7. ขนาดรูเจาะเพื่อทำเกลียว (TDS)

    1.1 เกลียวเมตริกธรรมดาคือเกลียวที่มีมุมรวมยอดเกลียว 60 องศาแตกต่างจากเกลียวเมตริก ISO ตรง

    สูตรการคำนวณบางค่าแตกต่างกันเช่นสูตรหาค่าความลึก


    รูปที่3 เกลียวเมตริกธรรมดา

    ตัวอย่างที่1 ก. ตองการกลึงเกลียว M 14× 2 จงคำนวณหาค่าต่างๆ



    ตัวอย่างที่1 ข. ต้องการกลึงเกลียว M 14 × 1.5 จงคำนวณหาค่าต่างๆจากตัวอย่างนี้เป็นตัวอย่างเกลียวละเอียด



    หมายเหตุ: เกลียวเมตริกละเอียดใช้สูตรการคำนวณเหมือนกันต่างกันตรงระยะพิตช์น้อยกว่า
    1.2      เกลียวเมตริก ISO คือเกลียวที่มีมุมรวมยอดเกลียว 60 องศาเป็นเกลียวสามเหลี่ยมที่เป็นมาตรฐานสากลของระบบเมตริกสูตรในการคำนวณแตกต่างจากเกลียวเมตริกธรรมดาและการบอกสัญบักษณ์ของเกลียวที่มีระยะพิตช์มาตรฐานอาจจะไม่บอกระยะพิตช์มาให้แต่ถ้าเป็นเกลียวละเอียดหรือเกลียวพิเศษจะบอกระยะพิตช์มาให้ระยะพิตช์ดูได้จากตารางที่ 1



    รูปที่4 เกลียวเมตริก ISO

    ตารางที่ 2เกลียวเมตริก ISO


    1.3 เกลียววิตเวอร์ตคือเกลียวระบบอังกฤษที่คิดค้นขึ้นโดย Mr. Joseph Whitworth เป็นชาวอังกฤษเป็นเกลียวที่มีมุมมนโค้งทั้งยอดเกลียวและโคนเกลียวมีมุมรวมยอดเกลียว 55 องศาบอกเกลียวเป็นจำนวนเกลียวต่อนิ้วการใช้สัญลักษณ์จะบอกด้วยความยาวเส้นผ่าศูนย์กลางโตนอกของเกลียวเป็นนิ้วและตามด้วยจำนวนเกลียวต่อนิ้วและอักษรตัวย่อดังต่อไปนี้
    • BSW = (British Standard Whitworth) หมายถึงเกลียววิตเวอร์ตชนิดหยาบ
    • BSF = ( British Standard Fine ) หมายถึงเกลียววิตเวอร์ตชนิดละเอียด



    รูปที่5 เกลียววิตเวอร์ต

    1.4 เกลียวอเมริกัน (American National Thread) คือเกลียวสามเหลี่ยมที่ใช้หน่วยเป็นนิ้วเหมือนเกลียววิตเวอร์ตแต่มีรูปร่างแตกต่างกันตรงมีมุมรวมยอดเกลียว 60 องศาบอกเป็นจำนวนเกลียวต่อนิ้วสัญลักษณ์ในการบอกจะขึ้นด้วยขนาดเส้นผ่าศูนย์กลางโตนอกมีหน่วยเป็นนิ้วตามด้วยจำนวนเกลียวต่อนิ้วและตามด้วยอักษรตัวย่อดังต่อไปนี้
    • NC (National Coarse Thread Series) หมายถึงเกลียวอเมริกันชนิดเกลียวหยาบ
    • NF (National Fine Thread ) หมายถึงเกลียวอเมริกันชนิดละเอียด
    • NEF ( National Extra – Fine Thread Series ) หมายถึงเกลียวอเมริกันชนิดพิเศษที่ผลิตมาใช้งานเฉพาะอย่างมีจำนวนเกลียวต่อนิ้วที่แตกต่างจากสองชนิดแรกเมื่อเทียบกับขนาดของเกลียวที่โตเท่ากัน

    1.5 เกลียวยูนิไฟด์ (Unified Thread ) คือเกลียวสามเหลี่ยมที่ใช้หน่วยเป็นนิ้วเป็นเกลียวที่ดัดแปลงมาจากเกลียวอเมริกันแต่มาทำให้เป็นมาตราฐานสากลของระบบเกลียวสามเหลี่ยมระบบอังกฤษจึงเรียกว่าเกลียว ISO Inch มีมุมรวมยอดเกลียว 60 องศาบอกเป็นจำนวนเกลียวต่อนิ้วแต่แตกต่างจากเกลียวอเมริกันตรงสูตรการคำนวณเช่นความลึกเกลียวสัญญาลักษณ์ในการบอกจะขึ้นต้นด้วยความยาวเส้นผ่านศูนย์กลางโตนอกมีหน่วยเป็นนิ้วและตามด้วยจำนวนเกลียวต่อนิ้วและตามด้วยอักษรตัวย่อดังนี้
    • UNC ( Unified National Coarse Thread Series ) หมายถึงเกลียวยูนิไฟด์ชนิดหยาบ
    • UNF ( Unified National Fine Thread Series ) หมายถึงเกลียวยูนิไฟด์ชนิดละเอียด
    • UNEF ( Unified National Extra - Fine Thread Series ) หมายถึงเกลียวยูนิไฟด์ชนิดเกลียวพิเศษที่ผลิตมาใช้งานเฉพาะอย่างมีจำนวนเกลียวต่อนิ้วแตกต่างจากสองชนิดแรกเมื่อมีขนาดเกลียวโตนอกเท่ากันตัว
     1.6เกลียวสามเหลี่ยมยอดแหลม ( Sharp V – Thread ) คือเกลียวสามเหลี่ยมที่นำมาใช้ในช่วงเริ่มแรกแต่ในปัจจุบันไม่นิยมใช้เพราะเป็นเกลียวยอดแหลมไม่มีการตัดยอดตัดโคนเกลียวหรือทำการโค้งมนเกลียวแต่อย่างใดเมื่อใช้งานไปยอดฟันจะหักแตกง่ายทำให้เศษที่หักไปติดในเกลียวทำให้การขันติดขัดเป็นเกลียวพื้นฐานที่เกลียวสามเหลี่ยมชนิดต่างๆนำไปดัดแปลงใช้เป็นเกลียวชนิดต่างๆไม่ว่าจะเป็นเกลียวในระบบเมตริกและระบบอังกฤษ


    รูปที่ 6เกลียวสามเหลี่ยมยอดแหลม

    2. เกลียวสี่เหลี่ยมคางหมู
    2.1 เกลียวสี่เหลี่ยมคางหมูเมตริก ( Tr ) คือมุมที่มีมุมรวมยอดเกลียว 30 องศาเป็นเกลียวที่เหมาะสำหรับใช้ในการส่งกำลังขับเคลื่อนเพราะมีความแข็งแรงกว่าเกลียวสามเหลี่ยมเช่นเกลียวปากกาจับงานและเกลียวเพลานำของเครื่องกลึง


    รูปที่ 7เกลียวสี่เหลี่ยมคางหมูเมตริก

    2.2เกลียวสี่เหลี่ยมคางหมูอเมริกัน (Acme )คือเกลียวสี่เหลี่ยมคางหมูเหมือนเกลียวสี่เหลี่ยมคางหมูเมตริกมีมุมรวมยอดเกลียว 29 องศาลักษณะการใช้งานเหมือนกับเกลียวสี่เหลี่ยมคางหมูเมตริกมีการกำหนดขนาดเป็นนิ้วและบอกจำนวนเกลียวต่อนิ้วแทนระยะพิตช์ดังนั้นในการคำนวณถ้าต้องการหน่วยเป็นมิลลิเมตรจะต้องคูณด้วย 25.4 มม. จึงจะมีหน่วยเป็นมิลลิเมตร

    3.              เกลียวสี่เหลี่ยม ( Square Thread )
    คือเกลียวที่มีมุมเป็น 90 องศาและมีความแข็งแรงเหมาะสำหรับงานที่ต้องการส่งกำลังมากๆเช่นเกลียวของปากกาจับงาน

    4.              เกลียวฟันเลื่อย ( Buttress Thread )
    เหมาะสำหรับงานส่งกำลังที่ต้องการความปลอดภัยเคลื่อนที่ได้สะดวกในทิศทางเดียวอีกทางจะเคลื่อนที่ลงยากเป็นการป้องกันการรูดของเกลียวเหมาะสำหรับใช้ทำอุปกรณ์แม่แรงยกรถหรือของหนักเพราะปลอดภัยกว่าเกลียวชนิดอื่นๆมีมุมรวมยอดเกลียว 30 + 3 องศารวม 33 องศา


    รูปที่ 8เกลียวฟันเลื่อย

    5.              เกลียวกลม ( Knuckle Thread )
    คือเกลียวที่มีมุมรวม 30 องศายอดเกลียวและโคนเกลียวโค้งมนเป็นเกลียวในระบบอังกฤษมีการบอกเป็นจำนวนเกลียวต่อนิ้วปัจจุบันได้มีการกำหนดขนาดเป็นมิลลิเมตรแต่ระยะพิตช์เป็นนิ้วเหมาะสำหรับงานที่ต้องการการเคลื่อนที่ได้สะดวกเช่นเกลียวที่ขวดน้ำอัดลมเกลียวหลอดไฟฟ้าเป็นต้น


    รูปที่ 9เกลียวกลม

    6.              เกลียวหนอนบราวแอนด์ชาร์ป ( Brown and Shape Worm Thread )คือเกลียวหนอนที่ใช้เฟืองหนอนมีมุมยอดเกลียว 29 องศาต่างจากเกลียว Acme ตรงสูตรในการคำนวณ

    7.              วิธีการ   Tap   เกลียวในด้วยมือ
    วัสดุที่ใช้ทำ   Tap
    จะทำจากเหล็กกล้าผสมคาร์บอน ( carbon steel ) หรือเหล็กกล้าความเร็วรอบสูง ( high speed steel ) และจะผ่านกระบวนการทำให้แข็ง และอบคืนตัว ดังนั้น  Tap  จะมีความแข็งมากแต่จะหักง่าย
    7.1  เครื่องมือทำเกลียวหนึ่งชุดมีสามตัว ประกอบด้วย
    7.1.1 ตัวเรียว ( Taper Tap ) แท๊ปตัวนี้จะทำฟันเกลียวให้เรียวตอนปลายประมาณ 6 – 7 ฟัน แล้วจึงถึงฟันเต็ม เพื่อจะใช้กับงานที่ต้องการทำเกลียวในระยะเริ่มแรกทั้งนี้เพื่อต้องการทำให้ตัวเกลียวในทำงานตัดเบาๆ เป็นเกลียวนำในระยะเริ่มแรกและทำงานได้เที่ยงตรง ถ้างานที่มีขนาดบาง การทำเกลียวก็จะสิ้นสุดที่ตัวที่หนึ่งนี้
    7.1.2.  ตัวตาม ( plug  Tap ) แท๊ปตัวนี้จะทำฟันเรียวที่ตอนปลายประมาณ 3 – 4 ฟัน ใช้ในการทำเกลียวงานที่มีขนาดหนาๆ ซึ่งเป็นตัวที่ใช้ทำเกลียวในระยะขั้นสองหลังจากเกลียวที่ทำนั้นได้ผ่านการใช้ตัวเรียวมาแล้ว ทั้งนี้ก็เพื่อต้องการทำเกลียวในระยะนี้ให้ดีขึ้น และเพื่อป้องกันการหักชำรุดของเครื่องมือทำเกลียวใน ในบางครั้งอาจใช้ตัวที่สองนี้ทำเกลียวในระยะเริ่มแรกได้ แต่ต้องใช้ความระมัดระวังให้มาก
    7.1.3.  ตัวสุดท้าย ( Bottoming Tap ) แท๊ปตัวนี้ที่ปลายของฟันเกลียวจะไม่มีเรียวเป็นตัวที่ใช้งานทำเกลียวในขั้นสุดท้าย หลังจากที่ได้ทำเกลียวโดยใช้ตัวสุดท้ายนี้ไปแล้วจะได้สันเกลียวถูกต้องสมบูรณ์ถึงก้นรู


    รูปที่  1จ  ส่วนประกอบลักษณะของ Tap หนึ่งชุดมี 3 ตัว

    7.2.  ด้ามจับแท๊ป ( Tap Wrench )
    เครื่องมือที่ใช้จับแท๊ป เพื่อหมุนทำเกลียวในนั้นเราเรียกว่าด้ามจับแท๊ปมีอยู่ 2 แบบด้วยกันคือ
    7.2.1.  ด้ามจับแบบตัวที ( T – Handle tap wrench ) ด้ามจับนี้ใช้กับตัวทำเกลียวในที่มีขนาดเล็กๆ และใช้ทำเกลียวในที่แคบจำกัด
    7.2.2.  ด้ามจับแบบปรับแต่งได้ ( Adjustable tap wrench ) ใช้สำหรับจับทำเกลียวในที่มีขนาดเล็กหรือใหญ่ได้  หลายขนาด และใช้ทำเกลียวงานทั่วๆไป ซึ่งด้ามจับแบบนี้นิยมใช้กันมากดังรูป(ยกมาเฉพาะ ด้ามจับแบบปรับแต่งได้)


    รูปที่11ด้ามจับแท๊ปแบบปรับแต่งได้

    การหาขนาดของรูที่เจาะเพื่อทำเกลียวใน สามารถหาได้จากการคำนวณได้ดังนี้
    เกลียวเมตริก( metric )หาได้จากสูตร
    ขนาดของรูที่เจาะเพื่อทำเกลียว  = f นอกของเกลียว –P  ระยะพิตช์  มม.
    และเมื่อ
    M = ระบบเมตริก หน่วย มิลลิเมตร ( มม. )
    f =  เส้นผ่านศูนย์กลาง
    P  =  ระยะพิตช์ ( pitch )



    ตัวอย่างที่ 1  ต้องการทำเกลียวขนาด M12 X 1.75 จะต้องใช้ใช้ดอกสว่านเจาะรูขนาดเท่าไร
    วิธีทำ ขนาดของรูที่เจาะเพื่อทำเกลียว  =  f นอกของเกลียว – ระยะพิตช์ ( pitch )
                        =  12 – 1.75
    =  10.25มม.
    นั่นคือต้องให้ดอกสว่านขนาด 10.25 มม. เพื่อทำเกลียวขนาด M12 x 1.75                            ตอบ

    7.3.  ลำดับขั้นตอนปฏิบัติการทำเกลียวในโดยการใช้แท๊ป สำหรับวิธีการตัดเกลียวด้วยแท๊ปมีลำดับขั้นการทำงานดังต่อไปนี้
    7.3.1. จับชิ้นงานด้วยปากกา ( clamp ) ให้มั่นคง และพยายามจับชิ้นงานให้อยู่ในตำแหน่งที่ทำงานได้สะดวก
    7.3.2 สวมแท๊ปชนิดตัวเรียว ( taper tap ) ลงในรูให้ได้แนวดิ่ง ควรใช้ฉากขนาดเล็กช่วยตรวจสอบ เพื่อให้แท๊ปตั้งตรง


    รูปที่ 12 การตั้งลำตัวแท๊ปให้ตั้งฉากกับชิ้นงาน
    7.3.3 ใช้มือจับด้ามแท๊ปให้ใกล้แท๊ปมากที่สุด และเริ่มต้นหมุนแท๊ป หมุนไปตามเข็มนาฬิกา ใช้กำลังกดพอเหมาะอย่าให้เอียง


    รูปที่ 13 การเริ่มต้นตัดชิ้นงานด้วย   Tap

    7.3.4. ให้เปลี่ยนตำแหน่งของมือที่ใช้จับด้ามแท๊ปใหม่และให้หมุนไปข้างหน้าประมาณ 1/4 รอบ แล้วหมุนกลับจนเศษโลหะหลุดลงไป แล้วหยอดน้ำมันระบายความร้อน
    7.3.5. หมุนข้างหน้าประมาณ 1/4 รอบ  หมุนกลับ ทำอย่างนี้ไปเรื่อยๆ จนสุดระยะของแท๊ปหรือสุดระยะของงานที่ต้องการทำเกลียวดังรูปที่ 5


    รูปที่ 14 การจับด้ามและจับ Tap  หลังจากที่ได้เริ่มต้น
    7.3.6. เปลี่ยนตัวทำเกลียวตัวที่สองและตัวที่สาม ตามลำดับ
    7.3.7. ทำเกลียวตัวสุดท้ายเสร็จ เมื่อเลิกใช้ต้องเช็ดให้สะอาดและเก็บเข้าที่ให้เรียบร้อย

    ข้อควรระวังในการทำเกลียวในด้วยมือ สามารถพิจารณาได้ดังนี้
    ·       เศษโลหะที่เกิดจากการตัดเกลียวจะมีความคม จะต้องใช้แปรงปัดออก ไม่ควรใช้มือเพราะจะทำให้เกิดอันตรายได้
    ·       ทำความสะอาดมือ ชิ้นงาน พร้อมทั้งเครื่องมือเสมอ หลังจากที่ทำงานเสร็จทุกครั้ง
    ·       เวลาหมุนดอก    TAP    ควรหมุน   ¼   รอบแล้วถอยหลังเพื่อป้องกันดอก    TAP   หัก

    ขนาดรูเกลียวเมตริก
    เกลียว
    M3
    M3.5
    M4
    M5
    M6
    M8
    M10
    M12
    M14
    M16
    M18
    M20
    M22
    M24
    รูเจาะในเหล็กกล้า
    2.5
    2.9
    3.3
    4.2
    5
    6.5
    8.5
    10
    12
    13.75
    15.25
    17.25
    19.25
    20.75
    เหล็กหล่อ
    2.4
    2.8
    3.2
    4.1
    4.8
    6.5
    8.2
    9.9
    11.5
    13.5
    15
    17
    19
    20.5

    7.4. การทำเกลียวนอกด้วยมือ(Dieing)
    ดายส์เป็นเครื่องมือที่ใช้ทำเกลียวนอกมีลักษณะกลมหรือเป็นรูปแท่งสี่เหลี่ยม ซึ่งมีรูอยู่ตรงกลางมีเกลียวและมีร่องเป็นคมตัดสามารถตัดหรือทำเกลียวบนชิ้นงานกลมได้
    ดายส์สำหรับตัดเกลียวด้วยมือมี 2 ลักษณะคือ
    7.4.1ลักษณะกลม(Adjustable Round Dies)และมีการปรับขยายรูที่จะทำเกลียวให้ใหญ่หรือเล็กได้ตามต้องการ ทั้งนี้เพื่อความสะดวกในการควบคุมเส้นผ่าศูนย์กลางของชิ้นงาน และความแน่น(fit) ของเกลียว


    7.4.2  ลักษณะเหลี่ยมแบ่งเป็นชนิดสี่เหลี่ยม(Solid Square Dies) และหกเหลี่ยม(Solid hexagon Dies)หรือแบบผ่าซีก(two piece die) อาจจะเป็นชิ้นเดียวหรือแยกเป็น2 ชิ้นเวลาจะนำมาใช้งานจะต้องนำมาประกอบกันโดยนำไปใส่ไว้ในด้ามดายส์และยึดให้แน่นด้วยสกรู ดายส์แบบนี้ไม่ค่อยมีที่นิยมใช้
    พิจารณาลักษณะของดายส์แบบต่างๆ ได้ดังรูปที่ 15


    รูปที่15 ลักษณะของดายส์แบบต่างๆ

    ดายส์ชนิดที่มีเกลียวซ้าย โดยจะมีอักษร LH ตีไว้บนตัวดายส์ดายส์ชนิดที่มีเกลียวขวาจะเอาไว้ตัดเกลียวขวา และจะไม่มีอักษรอะไรแสดงให้เห็น การบอกขนาดของดายส์ในระบบอเมริกัน จะแสดงให้เห็นถึงจำนวนเกลียวต่อนิ้วที่อยู่บนลำตัวของดายส์ เช่น 1\4 – 20 NC หมายถึงดายส์ชนิดนั้นจะมีเกลียวตัด 20 เกลียวต่อนิ้วบนชิ้นงานที่มีขนาดเส้นผ่าศูนย์กลาง1\4 นิ้ว และตัดเกลียวหยาบในระบบอเมริกันเป็นเกลียวขวา ซึ่งการกำหนดขนาดจำนวนเกลียวต่อนิ้วจะกำหนดตามมาตรฐานของเกลียวชนิดนั้นๆ สำหรับเกลียวระบบเมตริกจะบอกโดยการใช้อักษร M ต่อด้วยเส้นผ่าศูนย์กลางที่ใหญ่ที่สุดของเกลียว (มิลลิเมตร) คูณด้วยระยะพิต เช่น M 2.5 x 0.45 อักษร M หมายถึงเกลียวในระบบเมตริกมีเส้นผ่าศูนย์กลางที่ใหญ่ที่สุดของเกลียว 2.5 มิลลิเมตร และระยะพิตเท่ากับ 0.45 มิลลิเมตร

    รูปร่างของดายส์ เกลียว
    1.               คมตัด
    2.               ร่องคายเศษโลหะ
    3.               ร่องแยก
    4.               มุมหลบ
    5.               ด้านหน้า



    รูปที่16 รูปร่างของดายส์
    ด้ามจับดายส์(Die Stock) จะมีลักษณะในรูปที่ 3 เอาไว้สำหรับจับดายส์และจับตัวดายส์ เมื่อหมุนด้ามจับดายส์ ดายส์ก็จะตัดชิ้นงานให้เป็นเกลียว บางครั้งเราอาจจะเรียกสั้นๆว่า ด้ามจับ (Stock)
    รูปร่างของด้ามจับดายส์ ประกอบด้วย
    1.               ด้ามหมุน
    2.               รูสำหรับสวมดายส์
    3.               เกลียวยึดหรือสกรูยึด


    รูปที่17 รูปร่างด้ามจับดายส์

    -                    ก่อนที่จะทำการดายส์เกลียว ควรตรวจสอบขนาดของเกลียวและระยะพิทซ์ของเกลียวที่ต้องการทำเกลียวในเพื่อเลือกขนาดของดายส์ได้ถูกต้องด้วยหวีวัดเกลียว(Screw Pitch Gauge)รูปที่ 9

    การใช้หวีวัดเกลียวนอก


    รูปที่18  Screw Pitch Gauge


    รูปที่19 ลักษณะการจับโบล์ทและหวีวัดเกลียววัดเกลียวนอก

    วิธีการประกอบดายส์กับด้ามจับ
    -                    เลือกด้ามจับดอกดายส์ที่สวมกับดายส์ได้พอดีดังรูปที่6
    -                    ถ้าเลือกดอกดาย แบบมีร่องผ่า ควรใช้ด้ามจับดายที่มีสกรู 3 ตัวโดยขันสกรูตรงกลางให้ตรงร่องผ่าตัวแรก และขันสกรูตัวริมทั้งสองข้างภายหลัง
    -                    การใส่ดอกดายส์แบบไม่มีร่องผ่า ควรขันสกรูตัวกลางเป็นอันดับแรกเช่นเดียวกัน
    -                    ลักษณะด้ามจับดายส์ สกรูทีใช้ยึดดอกดายส์ โดยทั่วๆไปเป็นหัวผ่า
    -                    ในการปรับสหรูให้ใช้ไขควงขันสกรูหัวผ่า อย่าใช้คีมหรือปากาจับบดซึ่งจะทำให้หัวสกรูชำรุดได้ดังรูปที่ 12


    รูปที่20 ดายส์และด้ามดายส์


    รูปที่ 20 การยึดดายส์และด้ามจับดายส์




    การปฏิบัติการตัดเกลียวนอก
    -                            ชิ้นงานที่ต้องการดายส์เกลียวขอบที่เริ่มต้นดายส์เกลียวควรใช้ตะใบหรือเครื่องกลึงหลบมุมโดยรอบประมาณ 20 ◦และยาว 2 มิลลิเมตรทั้งนี้เพื่อให้การตัดเกลียวฟันแรกสะดวกและเรียบร้อยยิ่งขึ้นรูปที่ 13
    รูปที่ 21 การตะใบชิ้นงานตอนปลายให้มนก่อนจะนำไปตัดเกลียว
    -                          การจับดอกดายส์เกลียวในด้ามจับ(Stock) ควรให้ร่องบ่ารับดายส์ อยู่ด้านบนขณะดายส์รูปที่ 14


    รูปที่ 21
    -                    ขณะดายส์เกลียวนอกต้องวางด้ามจับดายส์ให้ตั้งฉากกับชิ้นงาน ละชิ้นงานจะต้องจับด้วยปากกาจับงานให้แน่นไม่เอียงข้างใดข้างหนึ่ง
    -                    การดายส์เกลียวนอกชิ้นงานควรจับด้วยปากกาถ้าต้องการยึดให้แน่นหนาควรใช้แผ่นรองเป็นแท่ง-วี ด้ามจับดายส์ และชิ้นงานขณะตัดเกลียวนอกต้องทำมุม 90 ทั้งสองแนว และปลายของงานต้องลบมุมดังรูป


    รูปที่22


    -                              การตัดเกลียวนอกที่มีบ่าด้วยดอกดายส์ ตัดเกลียวให้บ่าของด้ามจับอยู่ด้านบน และหมุนตัดเกลียวจนกระทั่งผิวด้านหน้าดายส์สัมผัสกับบ่างานเกลียวสุดท้ายที่ถูกคมตัดจะไม่ถึงบ่าชิ้นงานดังรูป


    รูปที่23
    -                  ขณะหมุนด้ามจับดอกดายส์ จะต้องออกแรงกดที่ด้ามทั้งสองข้างเท่าๆกัน และให้ตั้งฉากด้วย ครั้งแรกให้ใช้สองมือจับใกล้ๆ กับตำแหนงของดายส์
    -                  หมุนด้ามจับดายส์อย่างช้าๆเมื่อได้เห็นว่าตัดเกลียวไป1/4 รอบให้หมุนกลับเพื่อคายเศษโลหะออกอย่าทำการหมุนติดต่อกันไปจนกระทั่งเสร็จการทำเกลียวดังรูป


    รูปที่24
    -                  ใช้วัสดุหล่อเย็นช่วยในการหล่อเย็นโดยหยอดเพียงเล็กน้อยที่ตอนปลายสุดของชิ้นงาน และระหว่างที่ยังทำการตัดเกลียวให้หยอดอยู่เรื่อยๆ
    -                  หลังจากตัดเกลียวไปได้ 2 – 3ฟัน ให้หยุดตรวจดูว่าเครื่องมือทำเกลียวตั้งได้ฉากกับชิ้นงานหรือไม่ ถ้าไม่ได้ฉากต้องเรียบแก้ไขเสียใหม่
    -                  ในการตัดเกลียวนอกในระยะเริ่มแรกจะต้องขยายรูที่ฟันดายส์ให้มีขนาดโตที่สุดก่อน เมื่อได้ทำเกลียวผ่านไปครั้งหนึ่งแล้วจึงค่อยๆลดขนาดของรูที่ฟันดายส์ลง โดยลดให้มีขนาดเล็กตามที่ต้องการ

    ข้อควรระวังในการทำเกลียวนอกด้วยมือ สามารถพิจารณาได้ดังนี้
    ·       เศษผงที่เกิดจากการตัดเกลียวจะมีความคม จะต้องใช้แปรงปัดออก ไม่ควรใช้มือเพราะจะทำให้เกิดอันตรายได้
    ·        ควรใช้ดอกตัดเกลียวที่ใหม่และมีความคมอยู่เสมอ
    ·        ทำความสะอาดมือ ชิ้นงาน พร้อมทั้งเครื่องมือเสมอ หลังจากที่ทำงานเสร็จทุกครั้ง
    ·        ก่อนทำการตัดเกลียวจะต้องตรวจสอบว่าตัวตัดเกลียว(Dies) และตัวจับยึด(DiesStock) ยึดแน่นติดกัน เพราะถ้าหลุดออกจากกันขณะทำการตัดเกลียวอาจจะทำให้เกิดอันตรายได้

    น้ำมันหล่อลื่นที่ใช้ในการตัดเกลียว
                    การหล่อลื่นเป็นสิ่งจำเป็นสำหรับการทำเกลียวด้วยดายส์ โดยเฉพาะอย่างยิ่งการทำเกลียวชิ้นงานที่เป็นโลหะ น้ำมันหล่อลื่นที่จะใช้กับโลหะต่างๆมีดังตารางที่  3

    น้ำมันหล่อลื่นสำหับการตัดโลหะสามัญทั่วๆไป

    ชนิดของโลหะ
    การเลื่อยด้วยมือและเลื่อยกล
    การเจาะรู
    การคว้านเรียบ
    การทำเกลียวดาย
    การทำเกลียวแท๊ป
    การทำลายบนเครื่องกลึง
    เหล็กหล่อ
    ตัดแห้ง
    ตัดแห้ง
    ตัดแห้ง
    ตัดแห้ง
    ตัดแห้งหรือน้ำมัน
    น้ำมันพืช
    เหล็กอ่อน
    น้ำโซดา
    น้ำโซดาหรือน้ำมันพืช
    น้ำมันพืช
    น้ำมันพืช
    น้ำมันพืช
    น้ำมันพืช
    เหล็กกล้า
    น้ำโซดา
    น้ำโซดาหรือน้ำมันพืช
    น้ำมันพืช
    น้ำมันพืช
    น้ำมันพืช
    น้ำมันพืช
    ทองแดง

    น้ำโซดาหรือตัดแห้ง
    น้ำมันหมูหรือน้ำมันก๊าด
    น้ำมันหรือตัดแห้ง
    น้ำมันพืช
    น้ำมันพืช
    ทองเหลือง

    ตัดแห้ง
    ตัดแห้ง
    ตัดแห้ง
    ตัดแห้งหรือน้ำมัน
    น้ำมันพืช
    บรอนซ์

    ตัดแห้งหรือสบู่
    ตัดแห้ง
    ตัดแห้ง

    น้ำมันพืช
    อลูมิเนียม

    น้ำมันสนหรือน้ำมันก๊าด
    น้ำมันสนหรือน้ำมันก๊าด
    น้ำมันสนหรือน้ำมันก๊าด
    น้ำมันก๊าด
    น้ำมันสนหรือน้ำมันก๊าด
    แก้ว

    น้ำมันสนหรือน้ำมันก๊าด
    น้ำมันสนหรือน้ำมันก๊าด




    กลียว ก๊อกน้ำ มอก.
    G1/2  ขนาดระบุเกลียวในแบบเกลียวขนานตาม ISO 228-1
    G1/2Aขนาดระบุเกลียวนอกแบบเกลียวขนานเกณฑ์ความคลาดเคลื่อนชั้น A ตาม ISO 228-1
    G1/2B  ขนาดระบุเกลียวนอกแบบเกลียวขนานเกณฑ์ความคลาดเคลื่อนชั้น B ตาม ISO 228-1
    R1/2  ขนาดระบุเกลียวนอกแบบเกลียวเรียวตาม ISO 7-1
    Rc1/2  ขนาดระบุเกลียวในแบบเกลียวเรียวตาม ISO 7-1
    Rp1/2  ขนาดระบุเกลียวในแบบเกลียวขนานตาม ISO 7-1
    PF1/2  ขนาดระบุเกลียวนอกหรือเกลียวในแบบเกลียวขนานตาม JIS B0202
    PT1/2  ขนาดระบุเกลียวนอกหรือเกลียวในแบบเกลียวเรียว ตาม JIS B0203
    Thread Plug Gauge (Parallel Pipe )  Size: G 1/2" – 14 (Reference ISO 228-1 )
    Thread Ring Gauge (Parallel Pipe )  Size:G1/2"-14 (Refer ISO228-1) GRNR A
    Thread Ring Gauge (Parallel Pipe )   Size:G1/2"-14 (Refer ISO228-1) GRNR B
    Thread Ring Gauge (Taper Pipe ) Size: R1/2"-14 (Reference ISO7-1)
    Thread Plug Gauge   (Parallel Pipe )   Size:  Rp 1/2" – 14  (Reference ISO7-1)
    Thread Plug Gauge   (Taper Pipe ) Size: Rc1/2" – 14 (Reference ISO7-1)  r type
    Connector description
    Generic gas property
    Example gases or mixtures components
    Type 10G 5/8" RH INTNon FlammableArgon, Helium, Oxygen =< 20,000 kPa
    Type 11G 5/8" RH INT
    Extended nipple
    OxidiserOxygen >20,000 kPa, =< 25,000 kPa
    Type 20G 5/8" LH INTFlammableAcetylene, Hydrogen, Ethylene, Methane
    Type 210.885" - 14 NGO LH INTFlammableLPG, Propane
    Type 300.860" - 14 BSW RH EXTNon Flammable / OxidiserCarbon Dioxide, Nitrous Oxide
    Type 31G 5/8"Chemical GasesSulphur Hexafluoride, Phosgene, Methyl Bromide
    Type 32G 1/2"ToxicAmmonia, Sulphur Dioxide
    Type 33G 1/4"Non Toxic, Non Flammable MixturesSmall cyls <4 .5l="" capacity="" td="" water="">
    Type 34G 3/4"RefrigerantsR134a
    Type 40G 5/8" LH EXTToxicEthylene Oxide
    Type 41G 3/8" BSP LH EXTFlammableLPG, Propane
    Type 42G 1/2" LH EXTToxicMethylamine
    Type 430.825" - 14 NGO LH EXTToxic / CorrosiveHydrogen Chloride, Hydrogen Sulphide
    Type 44G 3/8" BSPToxic, Non Flammable MixturesCalibration gas mixtures
    Type 5024x2 WhitInertNitrogen =<20 kpa="" td="">
    Type 511.045" - 14 NGO RH INTInertNitrogen >20,000 kPa
    Type 6027x2 WhitNon FlammableAir =<20 kpa="" td="">
    Type 610.825" - 14 NGONon FlammableAir >20,000 kPa
